PFC集成控制电路L6561

　　ST公司生产的L6561是采用变频峰值电流控制方式的PFC控制器，Boost PFC转换器工作在电感电流临界连续模式（CRM），主开关管零电流、零电压开通。

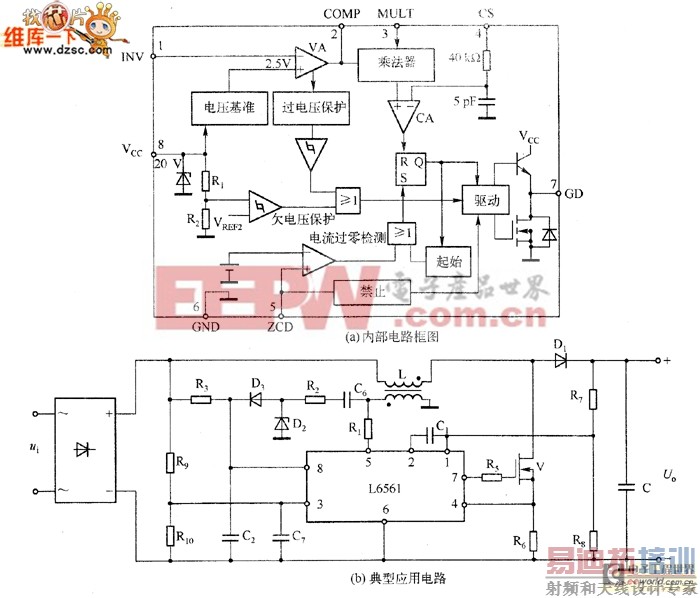

　　它的内部电路和典型应用分别如图1（a）、（b）所示。芯片内部电路包括电压放大器VA、乘法器、电流过流检测比较器、触发器和驱动电路等。转换器的输出电压Uo由VA的反相输人端INV通过分压电阻采样，电压补偿网络（图1（b）中为电容C1）跨接在INV和、VA输出端COMP；MULT采样输入整流电压信号，并与COMP信号相乘、乘法器的输出作为峰值电流基准。Boost转换器开关V的电流采样信号（CS端采样）上升到该值时，电流比较器CA及触发器翻转。驱动器输出端GD输低电平，令V关断。在V关断期间，电感电流iL下降，ZCD通过输人滤波电感L，的辅助绕组。检测其两端电压μL，当捡测佶号电压下降到接近于零(2.1V) 时，则认为电感电流已经下降到零,电流过零捡测比较器翻转，GD端再次输出高电平，开关管V实现零电流零电压开通。电感L辅助绕组间时也为L6561芯片提供工作电源。

　　图1 L656l控制的CRM Boost PFC转换器
