高频开关电源的平均电流型控制
录入：edatop.com 点击：
1987年，B.L.WilkinsON提出了平均电流型控制方案，最早应用于功率因数校正转换器，并获得专利。图所示是以Buck转换器为例给出的平均电流控制电路框图。电流给定信号Ue是电压调节器的输出信号，图中未画出电压环。

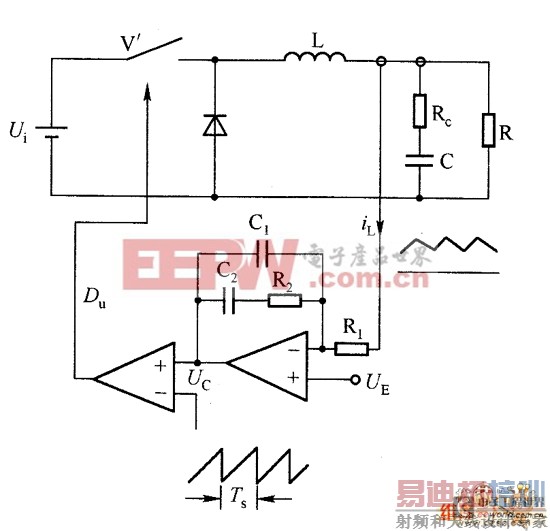

图 平均电流型控制的Buck转换器
平均电流型控制方案需要检测电感电流iL，电流检测信号与电流给定iL进行比较后，经过电流调节器生成控制信号Uc，Uc与锯齿波调制信号进行比较，产生出PWM脉冲。电流调节器一般采用Pl型补偿网络，并可以滤除采样信号中的高频分量如图所示。平均电流型控制比较适用于Boost功率因数校正、电池充电控制、太阳能发电等系统。与峰值电流控制相比，它是直接控制电感电流的平均值，抗干扰性能好、系统的稳定性也好。但电感电流的检测比较复杂，或者是检测元件的损耗较大。
