三个单相Boost PFC转换器组成三相PFC整流器
录入：edatop.com 点击：

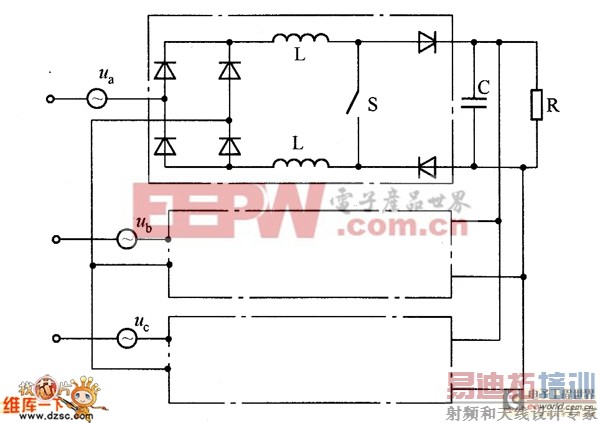

图1所示为输入用三个单相Boost PFC转换器9每相一个组成的三相PFL整流器。
三相PFC整流器，采用了三个单相Boost PFC转换器模块，交流输入端接成Y连接或△连接，输出端并联，共用一个滤波电容C。该电路的特点是所用开关数量最少；每一个单相Boost PFC转换器模块的控制电路（图中未画出）与以前所述单相Boost PFC转换器相同，可以应用平均电流控制法、峰值电流控制法等进行控制，但输出电压反馈信号必须有隔离，开关的门极驱动信号也必须有隔离。
与单相Boost PFC转换器相比，图8－42所示三相PFC整流器的输出电压高，只适用于输人电压低的情况。但其后级只需要一台DC／DC转换器，可以降低成本。每一个模块需要两个Boost电感和两个Boost二极管，接在每一相PFC转换器的上、下通道上，以改善电流平衡。输人电流的THD一般大于10％。
图1 三个单相Boost PFC转换器组成三相PFC整流器
