电压调整器模块VRM的SR-Buck转换器
录入：edatop.com 点击：
同步整流一降压型（SR－Buck）PWM转换器是低电压输人VRM的最常用电路形式之一，其同步整流的工作原理已在前面第7章中做过介绍，它的特点是主电路和控制电路简单，体积小。图1是SR－Buck型PWM转换器的原理电路图，其中V为Buck开关，对其要求是开关功耗要小。V1是同步整流MOS管，对其要求是通态功耗要小。V和Vl按照一定的顺序开关，在V导通时，电感L的储能增加，在V1导通时，电感L释放能量。图1中的电流波形分别是重载和轻载时的VRM输出电流Io。轻载时，由于V1的导通损耗、门极驱动损耗、开通损耗所占的比例大，使SR－Buck转换器的效率降低，甚至小于50％，这是需要解决的问题。

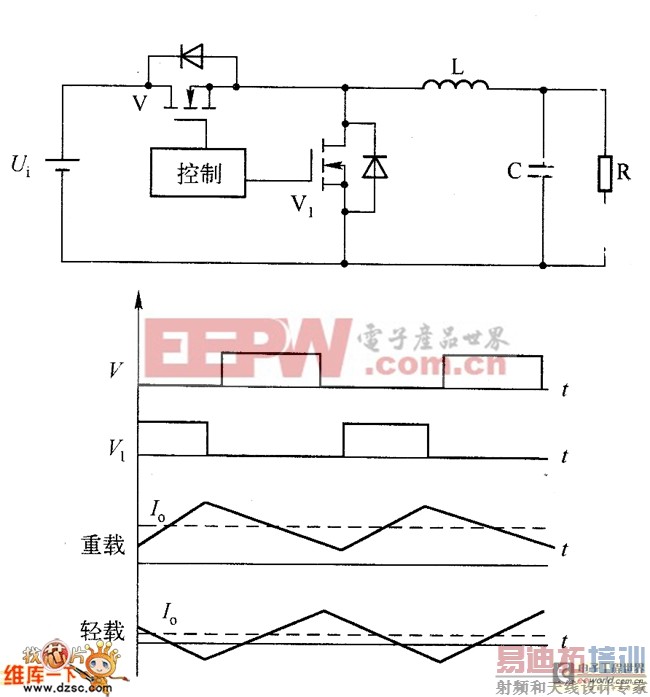

图1 SR－Buck型PWM 转换器的原理电
