漏感与分布电容对输出波形的影响

录入:edatop.com    点击:

漏感与分布电容对输出波形的影响

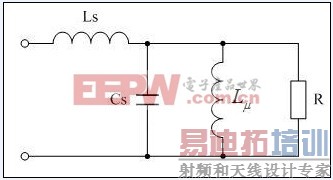

开关电源变压器一般可以等效成图2-43所示电路。在图2-43中,Ls为漏感,也可称为分布电感,Cs为分布电容, 为励磁电感,R为等效负载电阻。其中分布电容Cs还应该包括次级线圈等效到初级线圈一侧的分布电容,即次级线圈的分布电容也可以等效到初级线圈回路中。

漏感与分布电容对输出波形的影响

图2-43 开关电源变压器等效电路

设次级线圈的分布电容为C2,等效到初级线圈后的分布电容为C1,则有下面关系式:

漏感与分布电容对输出波形的影响

上式中, Wc2为次级线圈分布电容C2存储的能量, Wc1为C2等效到初级线圈后的分布电容C1存储的能量;U1、U2分别为初、次级线圈的电压,U2 = nU1,n = N2/N1为变压比,N1 、N2分别为初、次级线圈的匝数。由此可以求得C1为:

C1 = n2C2 (2-121)

(2-120)式不但可以用于对初、次级线圈分布电容等效电路的换算,同样可以用于对初、次级线圈电路中其它电容等效电路的换算。所以,C2亦可以是次级线圈电路中的任意电容,C1为C2等效到初级线圈电路中的电容。

由此可以求得图2-43中,变压器的总分布电容Cs为:

Cs = Cs1 + C1 = Cs1 +n2C2 (2-122)

(2-122)式中,Cs为变压器的总分布电容,Cs1为变压器初级线圈的分布电容;C1为次级线圈电路中总电容C2(包括分布电容与电路中的电容)等效到初级线圈电路中的电容;n = N2/N1为变压比。

图2-43开关变压器的等效电路与一般变压器的等效电路,虽然看起来基本没有区别,但开关变压器的等效电路一般是不能用稳态电路进行分析的;即:图2-43中的等效负载电阻不是一个固定参数,它会随着开关电源的工作状态不断改变。例如,在反激式开关电源中,当开关管导通时,开关变压器是没有功率输出的,即负载电阻R等于无限大;而对于正激式开关电源,当开关管导通时,开关变压器是有功率输出的,即负载电阻R既不等于无限大,也不等于0 。因此,分布电感与分布电容对正激式开关电源和反激式开关电源工作的影响是不一样的。

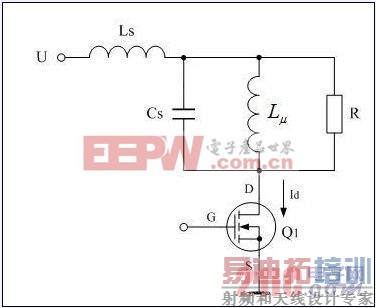

图2-44和图2-45分别是开关电源变压器与电源开关管连接时的工作原理图和各点工作电压的波形图。在图2-44中,当开关管Q1导通时,无论是对正激式开关电源或反激式开关电源,分布电感Ls都会对流过开关管Q1的电流Id起到限制作用,即降低Id的电流上升率,这对保护开关管是有好处的;因为,开关管刚导通的时候,电流在管芯内部是以扩散的形式由一个点向整个面扩散的,如果电流上升率太大,很容易使开关管因局部面积电流密度过大造成损伤。

漏感与分布电容对输出波形的影响

分布电感Ls和分布电容Cs可以看成是一个串联振荡回路,当开关管Q1开始导通的时候,输入脉冲电压的上升率大于串联振荡回路自由振荡电压的上升率,因此,振荡回路开始吸收能量,输入电压对Ls和Cs进行充电,此时,振荡回路会抑制输入电流上升率的增长;当开关管Q1完全导通以后,脉冲进入平顶阶段,相当于输入脉冲电压的上升率为0,此时,输入脉冲电压的上升率小于串联振荡回路自由振荡电压的上升率,因此,振荡回路开始释放能量,振荡回路产生阻尼振荡。

当开关管Q1导通过后,开关管开始关断,相当于输入脉冲电压的上升率为负,脉冲进入反冲阶段,此时,输入脉冲电压的上升率小于串联振荡回路自由振荡电压的上升率,因此,振荡回路又开始再次释放能量,振荡回路再次产生阻尼振荡。
