数宇合成式工频电源

录入：edatop.com 点击：

　　数字合成式工频电源是新型电源。这种电源的波形失真小，输屮电压、电流及功率的精度高，且操作方便，便于用微机控制。

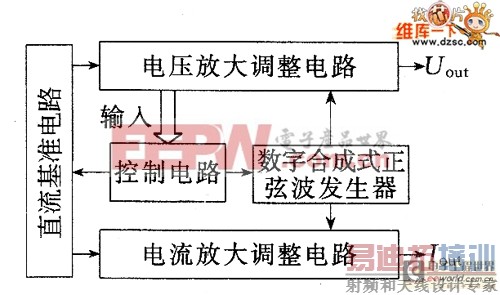

　　这类工频电源通常由数字合成式正弦波发生器、电压放大调整电路、电流放大调整电路、直流基准电路和控制电路等几部分组成，入图示出的是它的框图。正弦波形用数字方式合成产生，它的频率和初相都可预先设置。正弦波发生器的输出经电压或电流放大调整电路放大，向负载提供要求的正弦电压、电流和预定的cosΦ值。图中的直流基准电路用来为电压和电流放大调整电路提供比较基准，并用比较所得的差值调整和稳定电源输出的幅值。不过，也有直接用正弦波发生器形成的电压作为比较基准的数字合成式工频电源。
