几种典型负载的节电率计算方法

录入:edatop.com    点击:

  (1)各种风机、泵类 因为P∝n的三次方,节电效果显著,应首先应用变频器,具体值见表1。

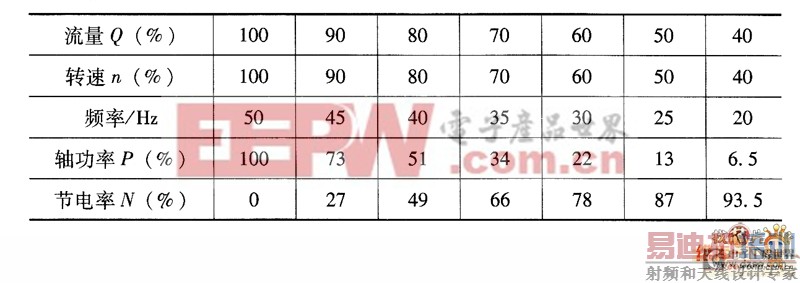

  表1 应用变频器节电效果

  计算时可用

  式中  P%——实际消耗功率百分值;

   s——实际转速百分值;

   K——系数,K=0.0001。

  节电率N%=1-P%

  举例,转速n为90%时,相应频率值为45Hz,则P%=0.0001×(90)3=73%。所以N%=1 -73%=27%。一般风机、泵类节电率在30%以上。

  (2)空压机、挤出机、搅拌机 因为P∝n,所以节电率与允许减速范围成正比,N%=n%。

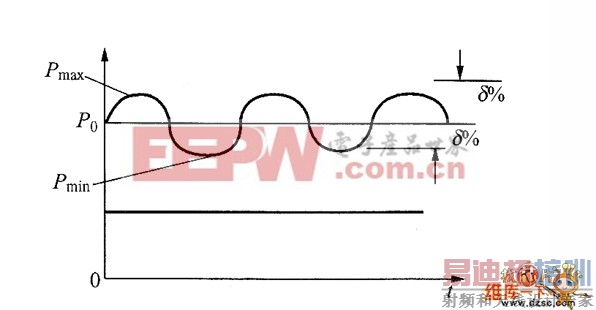

  (3)波动负载 如破碎机、粉碎机、冲床、落料机、剪切机等9这种负载具有周期波动性,且波动功率较大,控制方式以闭环为好,相对节电率也大些,功率波动负载如图所示。

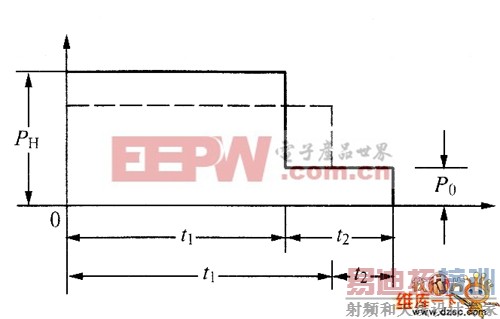

  (4)阶梯负载 如间歇工作有储气罐的空压机、定容积水箱、水池、水塔等,工作时间t1是满负载PH,一定压力后自动卸载,电动机空载Po时间为t1,采用降速降流量,用适当延长工作时间t1、缩短空载时间t2的方法来实现节电。经实际运行,约有15%~20%的节电率。而且t2t1,一般t2=1/3~1-4/t1。间歇工作负载的功率变化情况(Po≠0)如图所示。

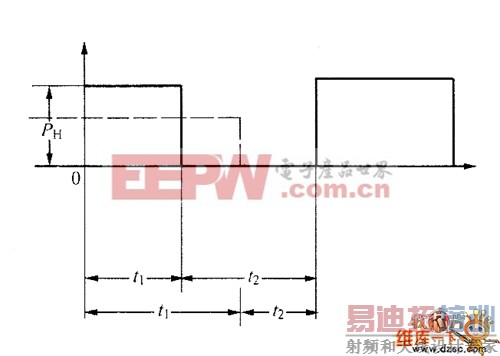

  (5)间歇负载 如高位水箱、水池、水塔等。工作时间t1为满负载,不工作时间为t2,且t2≥t1,现采用降速降流量,延长工作时间t1,缩短不工作时间t2,这样改变后节电效果也明显,约有20%~30%的节电率。间歇工作负载的功率变化情况(Po=0)如图所示。

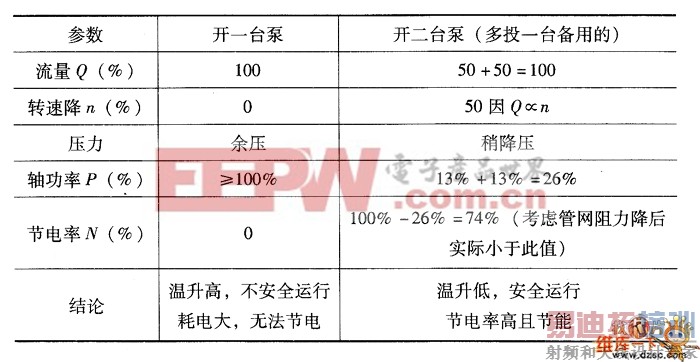

  (6)人为的负载转移来实现节电 这种情况往往发生在中央空调系统的冷却泵、冷冻泵或其他同类地方。平常开一台泵,电动机处于满负载或超负载,而且压力、流量也无富余度,使用变频器后没办法实现节电。但各用泵较多,一般是1:1(五星级宾馆大都如此),这时只有采用人为的负载转移方法来实现节电,见表2。
