无磁隙输出变压器的单端放大器研究

录入：edatop.com 点击：

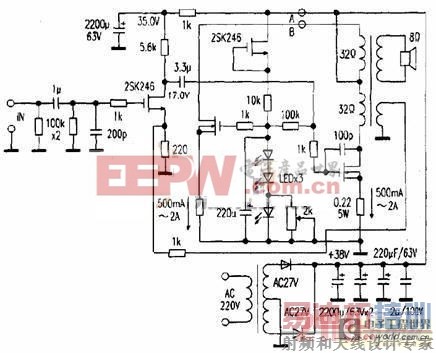

电路如图所示。LED×3为功率管提供偏置(仅对导通电压VGS较高的场效应功率管而言，如MLE20、R413等。VG3较小的功率管根据实际情况略加改动)。

功率管静态电流取500mA～2A之间(注意散热)，恒流管的电流与功率管的静态电流相同。由于两管的电流方向(两组线圈中)相反，产生的磁场相互抵消，从而消除直流磁化现象。

另一变化电路如下图所示：放大管恒流管共用一组偏置(此时两功率管需严格配对)使电路调试更为简单。可以试着把A点与电源断开，与B点连接。看看音质是否有变化。

两电路没有使用单端放大电路必备的滤波电感。实际试听信噪比很高。

制作完成至今已一月，电路工作很稳定。

出声甜美。高低很平衡。该机具有单端机的高音质和推挽机的高信噪比，而儿输出牛无需磁隙。减低制作难度。恒流源的作用功不可没(把输入端短接或接上信号源。耳朵紧贴喇叭，才能微微听到一点点噪音)。付出的代价是比单端机多出一倍的静态功耗。
