线性集成稳压器的基本结构

录入:edatop.com    点击:

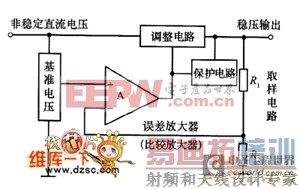

  现代电子设各特别是便携式通信设备的电源大都采用集成稳压器。它是将稳压电路中的各种元器件(电阻、电容 、二极管、三极管等)集成化,同时做在一个硅片上,或者将不同芯片组装成一个整体而成为稳压集成电路或电 源模块。线性集成稳压器的基本构成如图1所示,它主要由基准电压、比较放大器、取样电路、调整电路、启动电 路和保护电路等几部分组成。

线性集成稳压器的基本结构  当输出电压发生变化时,取样电路取出部分输出电压进行比较,通过比较放大器将误差信号放大后,送到调整管 基极,推动调整管调整其管压降,达到稳定输出电压的目的。由于集成电路中采用失调小的差分放大器及多集电 极管、场效应管等,使得集成稳压器在结构上又有本身的特色。

  在串联型稳压电源中,流过调整管的电流基本上等于输出的负载电流,当负载电流较大时,要求调整管有足够大 的基极电流。为了减少推动调整管的控制电流,可采用复合调整管。

  基准电压的稳定性将直接影响稳压电源输出电压的稳定性和精度,因为基准电压的漂移会被放大而成为输出电 压的温度漂移,所以一个良好的基准电压电路不仅要求它所提供的电压不随输人电压和输出电流而变化,同时还 要求它的温度特性好。因此,在集成电路设计中,除了将基准电压部分的元件置于远离功率管的地方外,还将各 元件尽量靠近,使它们接近等温区。在电路选择上,具有零温度系数的基准电压是确保集成稳压器的高精度等特 性的必要条件。

  比较放大器的作用是把取样电压与基准电压加以比较,并将误差信号放大,送到调整管的基极,推动调整管工 作。为了提高稳压电路性能,比较放大器应具有较高的增益和温度稳定性。为了减少输出电压温度漂移,在单片集成稳压器中常采用差分放大器,同时采用恒流源做动态负载来提高放大器的增益。采用恒流源动态负载的优点是,除了能在不必使用辅助电源的情况下获得比采用欧姆电阻高得多的电压增益外,还能充分发挥集成电路的长处;同时,用输入电压做放大器电源时,恒流源在输入与输出之间还能起隔离作用。

  单片式集成稳压器包括许多恒流源电路,如驱动基准电压源的恒流源、比较放大器的恒流源及比较放大器负载的恒流源。这些恒流源电路不能够自行导通,在启动时还要向这些恒流源注人基级电流使其导通,以保证电路能够正常工作。常用的电路一种是用FET启动,另一种是二极管式或晶体管式隔离启动。

  启动电路的作用是在刚接通直流输入电压时,使调整管、放大电路和基准电源等建立起各自的工作电流,而当稳压电路正常工作时启动电路被断开,以免影响稳压电路的性能。

  由于集成稳压器的输出功率较大,而使用情况又多变,对调整管一般都要求有较好的过流、过压、过热等保护,这样可以大大提高集成稳压器的可靠性。
