高频开关稳压电源的基本构成

录入：edatop.com 点击：

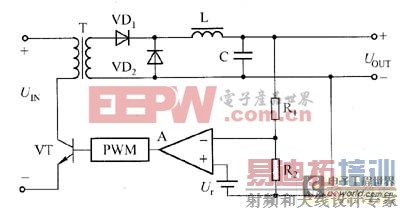

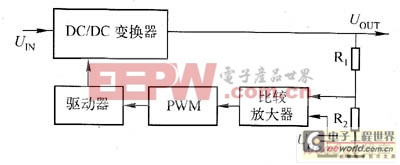

　　高频开关稳压电源采用功率半导体器件作为开关器件，并通过开关器件的周期性间断工作来控制其占空比，从而调整输出电压。高频开关稳压电源的基本构成如图1所示，图中的DC／DC变换器是高频开关稳压电源的核心部分（其作用是进行功率转换），此外还有启动、过流与过压保护、噪声滤波等电路。输出采样电路（R2、R2）主要用来检测输出电压的变化，并将其与基准电压Ur进行比较，比较后获得的误差电压经过放大及脉宽调制（PWM）电路处理后，输出至驱动电路（其作用是控制功率器件的占空比），从而达到调整输出电压大小的目的。图2是一种高频开关稳压电源的原理电路。
