液晶显示器开关电源电路的基本结构形式

录入:edatop.com    点击:

  目前,液晶显示器中使用的开关电源都为并联型,常用电路结构主要有两种形式:

  (1)控制芯片+单开关管

  开关电源采用控制芯片+单开关管的电路结构在液晶显示器开关电源中应用最多,其电路框图如图1所示。

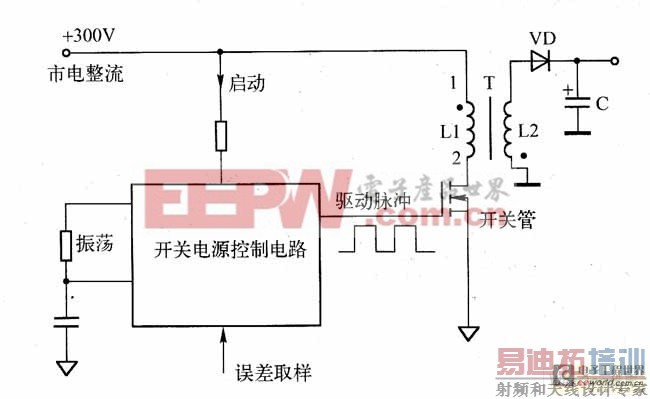

  图1 控制芯片+单开关管的开关电源电路结构

  常用开关电源控制芯片有UC38、KA38系列(如UC3842等,另外,FA13842与UC3842相同)、TEA1533、ICE2AS01、SC*1、NCP1200AP40、L5991等。电源开关管设在控制芯片的外面,可为晶体管,也可为场效应管,但以N沟道场效应管居多。

  (2)控制芯片内含开关管

  有些开关电源控制芯片集成度较高,除具备常见电源控制芯片的功能外,还将开关管集成在一起。由于这种开关电源控制芯片体积、功率较大,一般也称为厚膜电路,安装时需要加装散热片。

  内含开关管的控制芯片(厚膜电路)的常见型号有KA5M、KA55系列(如KA5 M0365R),TOP系列(如TOP244、T0P247)等,在部分液晶显示器中得到了应用,这种开关电源的结构形式如图2所示。

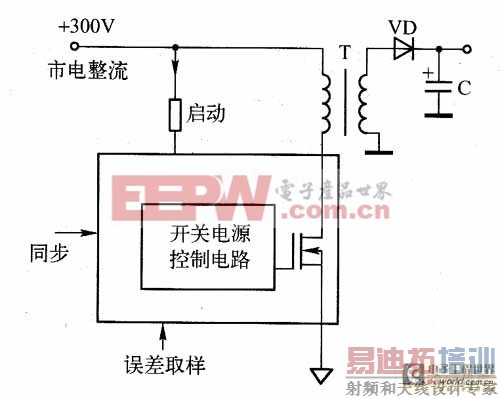

  图2 控制芯片内含开关管的开关电源电路结构
