移动电源何须买!教你DIY小巧手机移动电源

录入:edatop.com    点击:

有一段时间经常出差,在漫长的火车上是很寂寞地,只好凭着手机上网来打发时间,但电池不给力,经常会遇见没电的尴尬,总不能买个10块8块的手机电池备用吧,就一直想自己做一个移动电源在火车上给手机充电,其实就是电池+升压电路+外壳,电池我考虑可以使用一般的5号电池也可以使用18650锂电,这样电池可以很方便找到,增强了移动电源的兼容性,升压电路早就从万能的X宝买到了,但一直没有合适的外壳,后来捡到了一根A4打印机硒鼓,当时不由的眼前一道闪电(其实当时是下雨),激发了我的灵感。 科普:硒鼓是没有毒的,硒是人体必须的微量元素,而且硒鼓表面的硒是人体所不能吸收的。

咱们看图吧,边看边说。

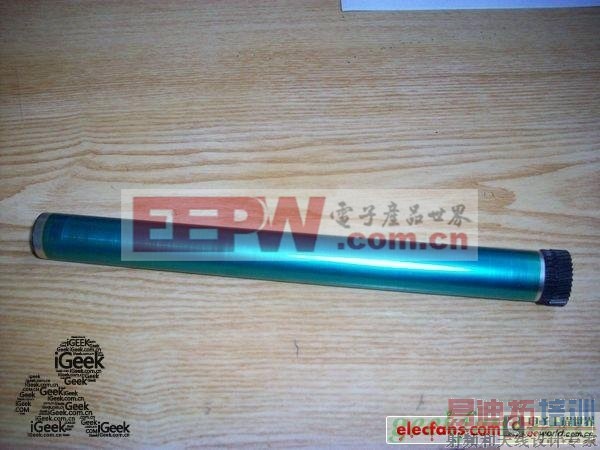

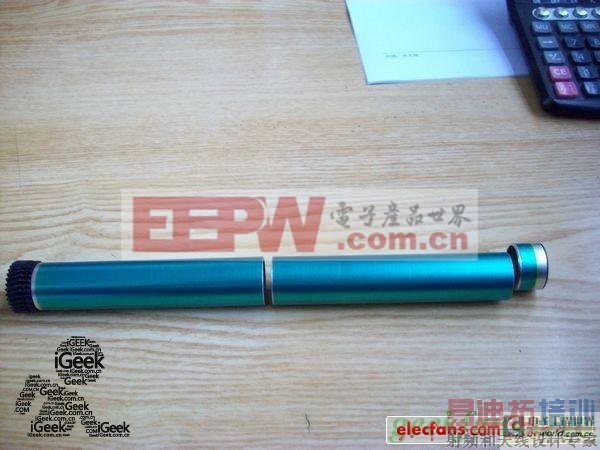

捡到的A4打印机硒鼓芯

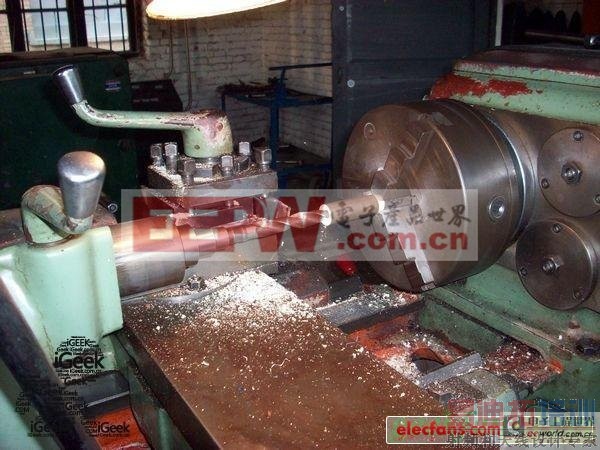

在车床上切成需要的长度,车床切的过程没有拍,木时间啊,车床能够切的很平整

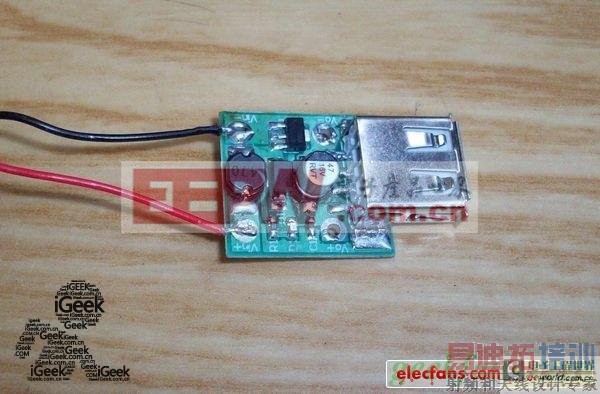

这个是核心,升压电路,来自万能的X宝

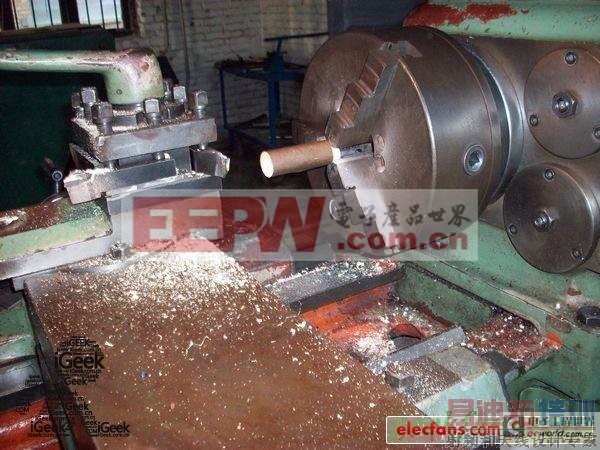

有了外壳有了电路,还需要加工一些配件来组装,为了绝缘,我使用了白蜡杆,好木头啊,过去的武器杆都是用这个做的。

内部木制品集合

这个是最前面的,圆孔是指示灯,方孔是USB,那个方孔不是很好开,上了铣床

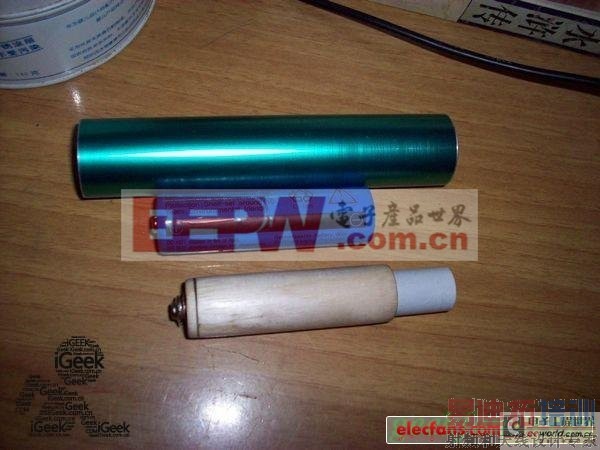

A4硒鼓比18650电池粗不少,所以用木头做一个电池桶,也为了绝缘

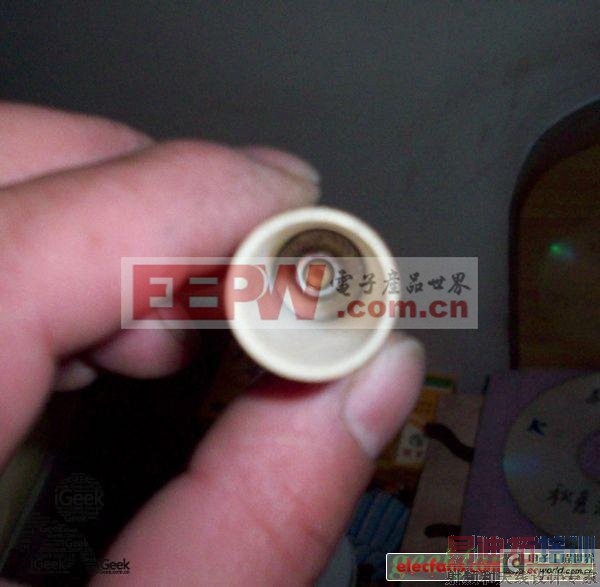

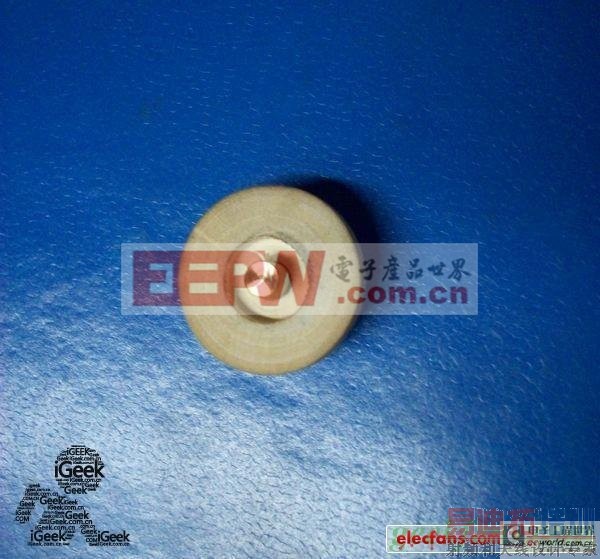

电池正级触点

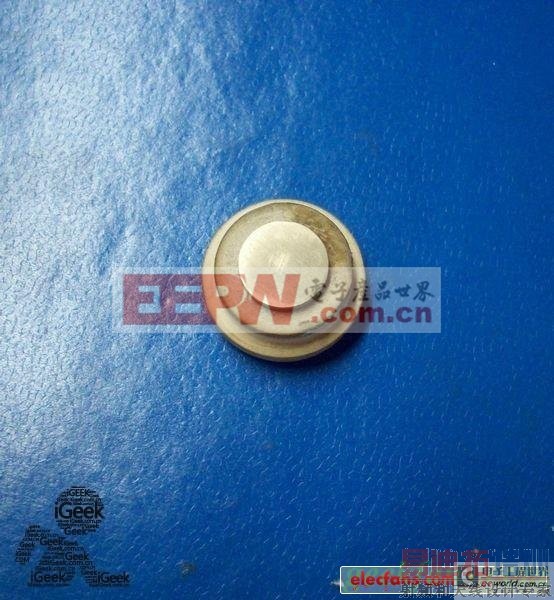

正极触点的另一面

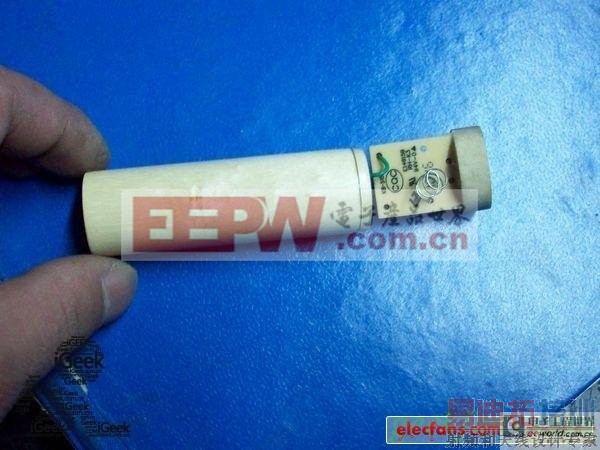

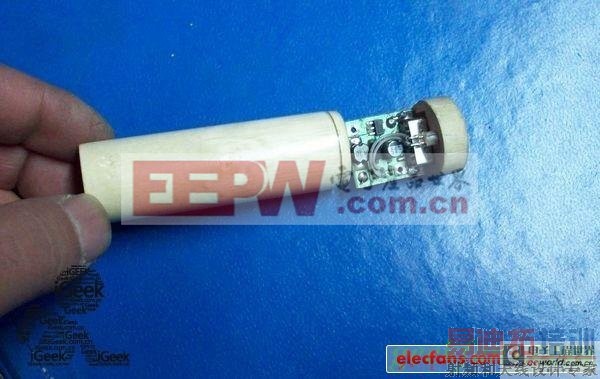

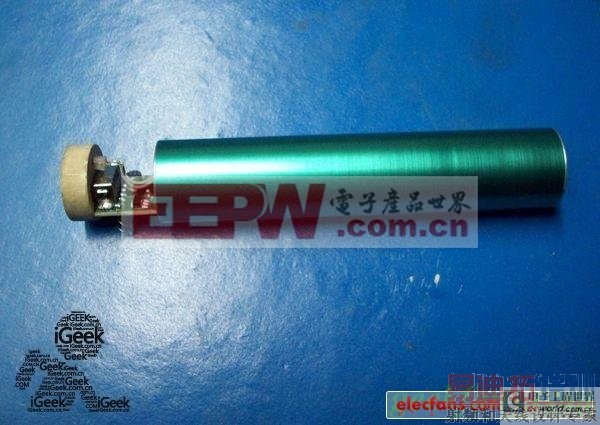

前盖+正极触点+电池桶+电路板组合后的样子

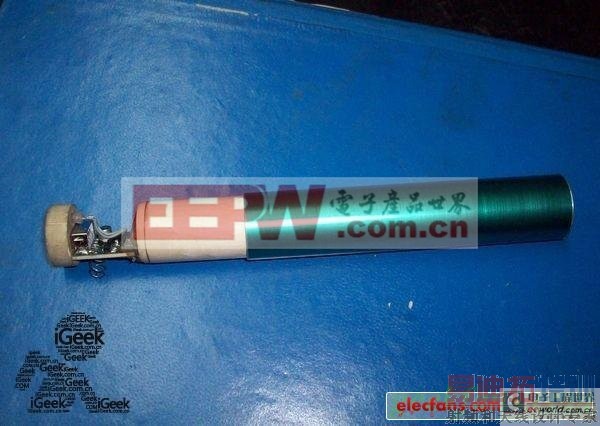

塞进切好尺寸的硒鼓芯里,电路板正极是和正极触点焊接的,负极需要跟硒鼓外壳接触,为了可靠接触,电路板负极焊了一根弹簧,创意不错把。

塞进去正面是这个样子地,本人的胖手。。

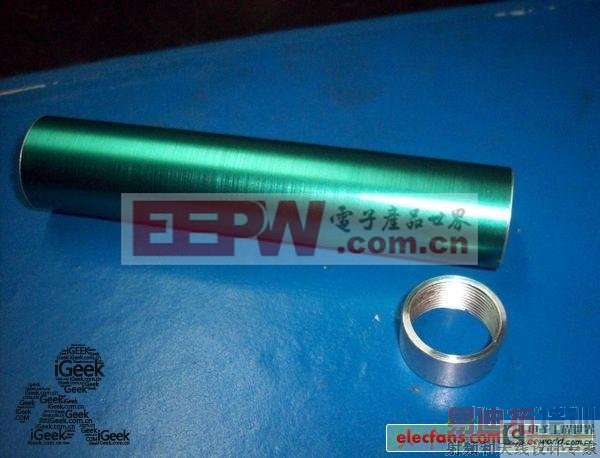

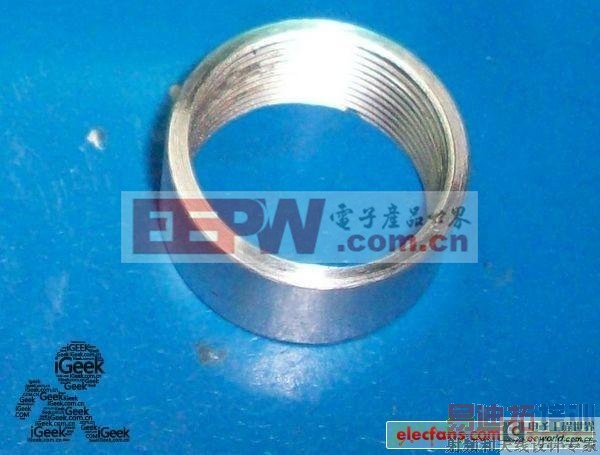

现在就需要给桶底加工螺纹了,硒鼓芯壁厚太薄,只能另外使用铝合金加工螺纹然后镶嵌进去

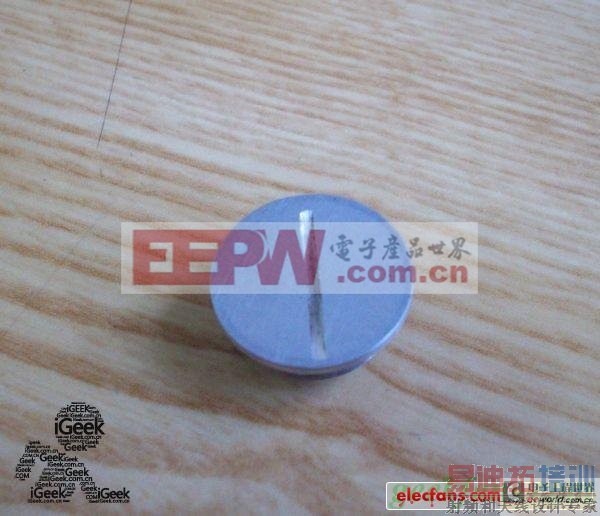

再加工个底盖,同样是铝合金

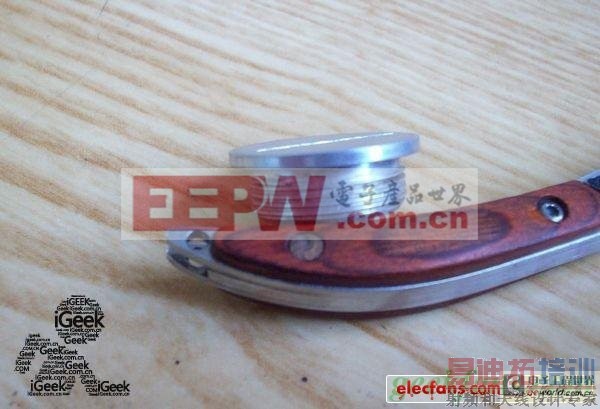

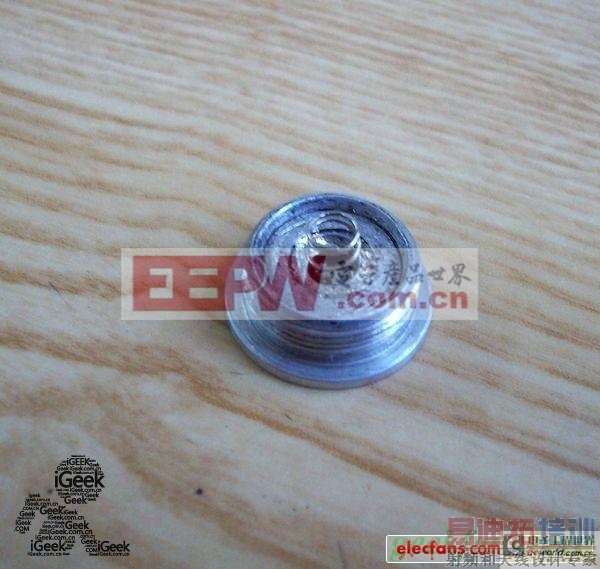

还要焊跟弹簧,以便和电池负极接触

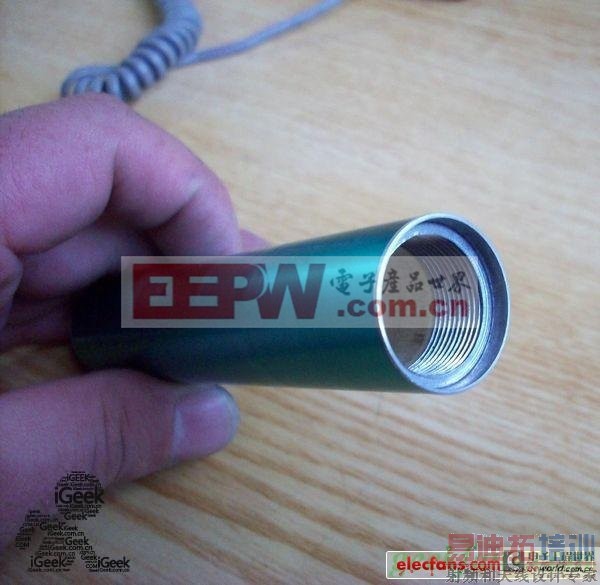

硒鼓芯里镶嵌螺纹后的效果

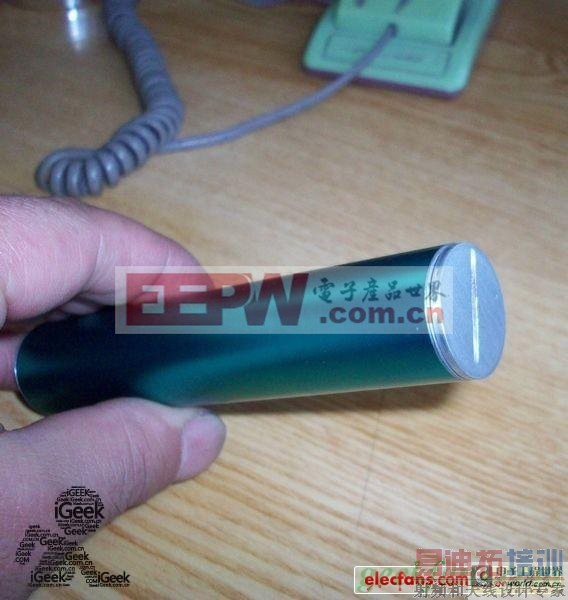

盖子拧上看看

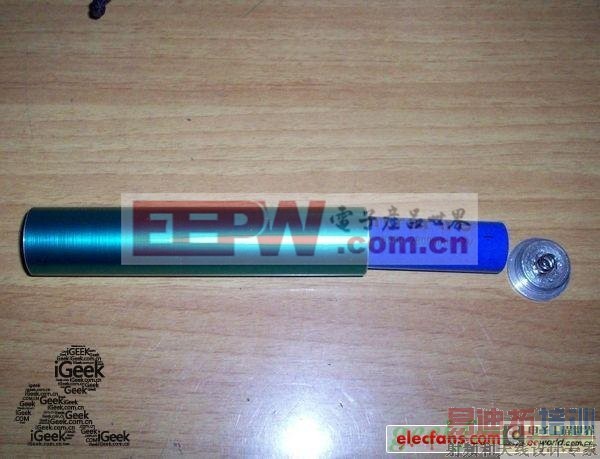

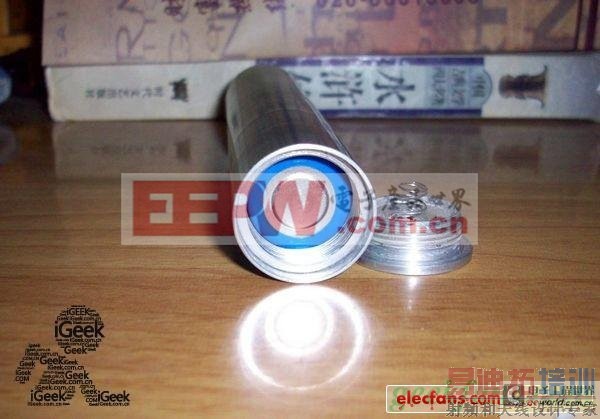

18650电池放进去看看

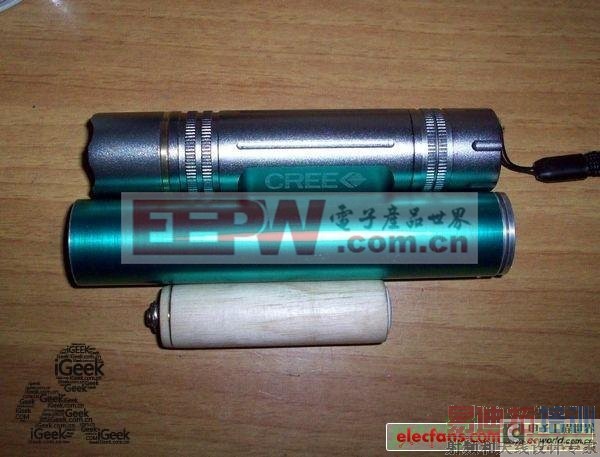

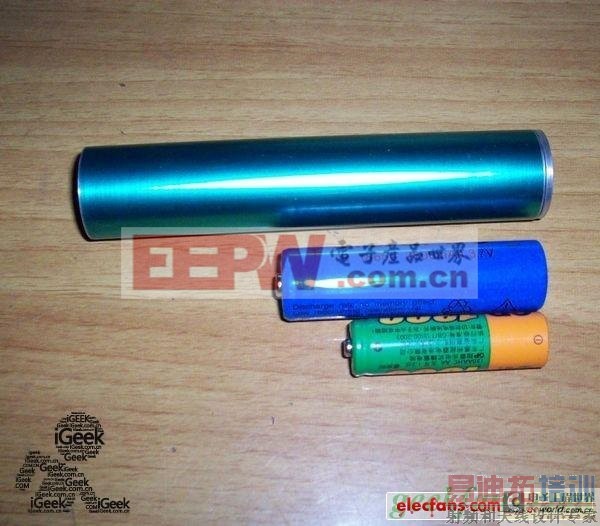

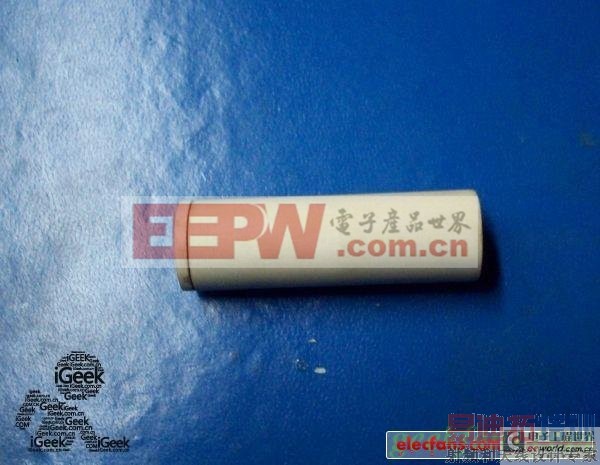

18650电池比5号电池要粗要长,为了方便使用5号电池,还需要做另外一个电池转换桶

和手电的对比,可以看得出,还是比较小巧的

单独看看,还是比较漂亮的吧 开关方式就是旋转底盖,旋松一点就关了。
