储能用长寿命LL-S阀控式铅酸蓄电池的开发

摘要：新开发的产品适合于有效利用自然能源和夜间电力的长寿命电力储备用阀控式铅酸蓄电池。正极板采用耐腐蚀的板栅合金，减小了板栅的腐蚀变形，另外选用高密度的活性物质铅膏;为提高负极充电性能，采用石墨添加剂;新开发的电池组在使用时可通过金属柜结构有效地控制电池温度上升及电池间的温差，使循环寿命达4500次(25℃、70%放电深度)，充放电效率87%。该产品在相关的电力储备系统经过2年零6个月的实车运行试验被确认为运行良好，实用毫无问题。

1 前言

近年来，人们越来越重视地球变暖等问题，在气候变化框架条约第3次缔约国会议上通过的京都议定书中具体地讲述了对以二氧化碳为主的温室效应气体削减目标的规定。

日本国内的电力需求在工业领域要进一步节能化，而在民生用的消费用电又在增加，总体来看为增加趋势，因此，为达到削减的目标有必要采取彻底解决的办法。另外，电力需求量均集中在白天，但总体来看电力需求为削减状态，昼夜合二为一，电力需求差额不大。将夜间的剩余电力通过蓄电池储存，白天用电高峰时还可使用储能系统中的电能，这样可减少白天的发电量，这一方法可有效地削减昼夜电负荷正常化和二氧化碳的排放量。消费者可将低价的夜间电力有控制地使用于白天电力消耗的高峰时刻，这样可降低电费标准。

目前作为电池的电力储备系统主要以铅蓄电池为主，也有比如钠硫电池、氧化还原电池、锂离子电池等系统，但是对于寿命性能、成本、设置空间等均存在着有待于进一步研发的各种课题。

阀控式铅酸蓄电池有价格低、使用简单、可靠性好、安全性高等优点，但作为实用化电力储能用长寿命的电池还有待再开发。另外，近年来，太阳能发电、风力发电等与蓄电池组合的使用项目倍受关注，因此说，对长循环寿命阀控式固定型铅蓄电池的需求量将有所增长。

公司现有循环寿命3000次的电池(LL系列)，这种电池有待于进一步改良后作为储能系统使用。电力储备用阀控式铅蓄电池长寿命化的开发已通过2001年～2003年度的独立行政法人新能源、产业技术综合开发机构(NEDO)、产业技术实用化开发费用赞助事业的批准，开发研制循环寿命4500次的电池。以下报告为开发的具体内容。

2 开发目标

开发目标如下：

(1)2V/1000Ah，2V/1500 Ah的大容量单体电池;

(2)循环寿命4500次(25℃环境、70%放电量);

(3)电池充放电效率87%。

3 电池的长寿命化

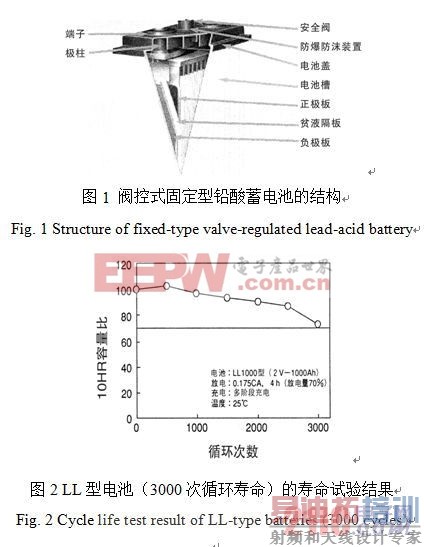

阀控式固定型铅酸蓄电池的结构示于图1。电池槽内插有正极板、负极板、玻璃纤维限液式隔板构成的极群、稀硫酸电解液及保持多孔体的活性物质。

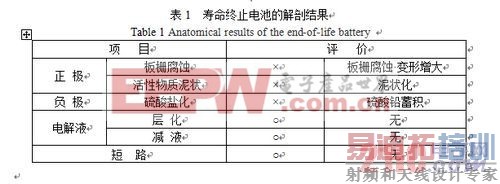

固定型铅酸蓄电池的主要用途是应急电源和UPS等备用电源，但与这一产品相比原有的LL型号电池(3000次循环)，在正极活性物质高密度化、负极添加剂方面有相应的改良，采用了适用于卧式结构和卧式使用的限液式隔板，使充电条件达到了最佳化等，提高了循环寿命性能。3000次循环寿命电池的寿命试验结果示于图2。到达寿命终止电池的解剖研讨结果列于表1。

循环寿命试验中达到3000次的电池解剖的结果显示影响寿命的主要原因是正板栅腐蚀、变形、正极活性物质成泥状化、负极板的硫酸盐化。为了提高循环寿命性能，以上述列出影响寿命性能的项目为重点进行改良。

[p] [p] [p]

4.2 电池组

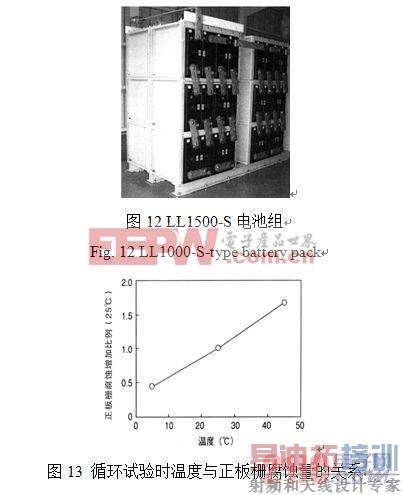

电力储备用电池组使用多只单体电池组合，一般采用框架单元。采用这一方式的LL1500-S电池组示于图12。这种情况下依据电池的位置，将在电池间产生温差。影响电池寿命性能的原因之一是正板栅腐蚀量增加及温度过高。循环寿命试验的温度与正板栅的腐蚀量的关系示于图13。

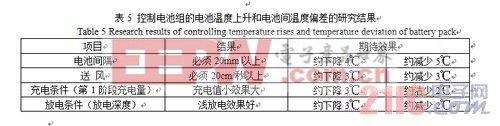

减小各电池组的温度上升及电池间的温差是电池组使用时的重点控制部分。为抑制电池组充放电时的电池温度上升和电池间温度的均衡，从采用的热传导和热流动分析的模拟试验和模拟框架电池组的实测数据进行研讨，结果列于表5。众所周知，在电池间设置间隙的框架结构为电池通风，可减小如图9所示的多级充电第1阶段充电功率，在浅放电使用时可有效地抑制温度上升，达到温度均衡。充电功率和放电深度与系统的运用条件有关，所以应改良电池间设置间隙的框架结构。通过改良框架的使用和空气流动，循环使用时的电池温度升高约可控制在7℃，电池间的平均温度可下降8℃。

[p]

使用1500Ah电池的改良框架的电池组(1个版块12只组合，每层4只，共3层)进行充放电，与使用传统框架的对比状况示于图14。电池温度平均上升为6℃，电池间的温度差约减小4℃，空气在电池间的流动为最佳化，效果显著。

5 电力储备系统的实用化试验

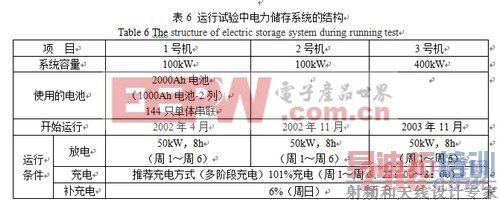

目前公司有3台电力储备装置已经在进行系统峰值运转实际规模的实用化试验。实用化试验中的储能系统的结构列于表6。1号和2号机最大功率100 kW，3号机为最大400kW的充放电系统。电池工作期最长的设备为图15所示1号机，图16为实用试验中放电末期电压状况。到目前为止该电池组已进行了2年零6个月的连续运转实验，效果良好，并未出现电池电压下降和偏差加大等现象。2号、3号机台也得到了同样的效果，试验证明电力储备系统在实用上没有问题。

6 小结

公司研制开发的长循环寿命的储能用LL-S型阀控固定型铅蓄电池有如下特点：

(1)正极板选择耐腐合金和腐蚀变形小的板栅及高密度的活性物质，负极板通过石墨添加剂的改进，提高了充电性能，同时封口部位的改良又进一步提高了电池的可靠性能，新品电池组实现了4500次循环寿命性能(25℃、70%放电量)和高达87%的充放电效率。

(2)开发研制出与电池组配套，使用时可减小电池温度上升，控制电池间温差的框架部件。

(3)经过2年零6个月电力储存系统的实用化运行试验，确认新品电池性能可靠、运行良好。
