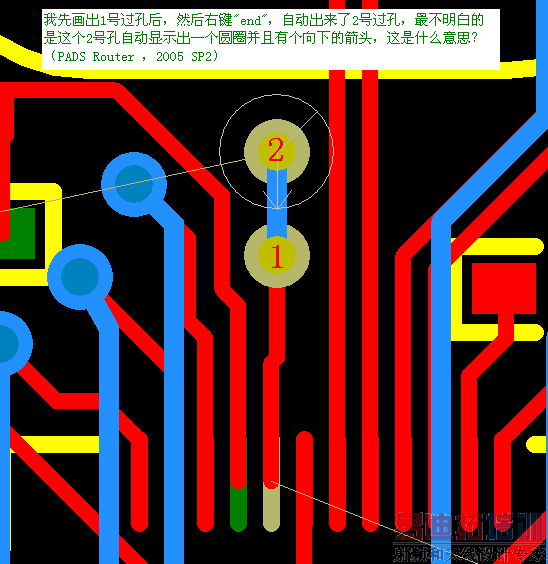

用PADS Router，软件自动出来一个带箭头的过孔啥意思？

录入：edatop.com 点击：

做为测试点的过孔

应该是你设置了用过孔结束布线，但是结束的过孔安全距离报警。

嗯，谢谢两位啊，可能是okay007说的原因，不过我也不记得哪里设置的了，谢谢啊，先不管了

那个标识是测试点标识,是你设置了走线END 时以测试点的方式结束.就会出现这样的. 走线时点右键, 选择 End vid mode -----有三种模式.修改成你想要有走线结束模式.

了解一下，知道了。

好激动啊！这个正是我想知道的。OH

的确,5楼说的是,呵呵,我也试过了！

那个圆圈是代表是TESTPOINT

学习学习啊
灌点水啊
赚点小钱
