pads 中如何将不用的网络鼠线隐藏

录入:edatop.com    点击:
谁会啊帮小弟一把,谢谢!

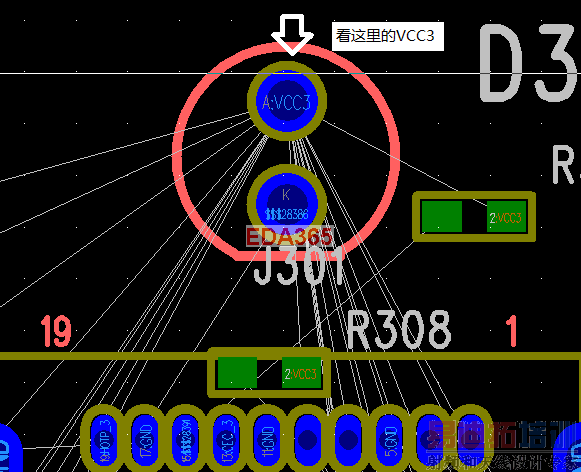

比如说将GND的鼠线隐藏





鼠标右键,选择网络----选择你要隐藏的网络------右键选择view nets----点击对话框右边view里你所选的网络-----在右下角traces plusthe....和none两个打勾,就ok了

同意楼上意见

三楼写的好详细啊

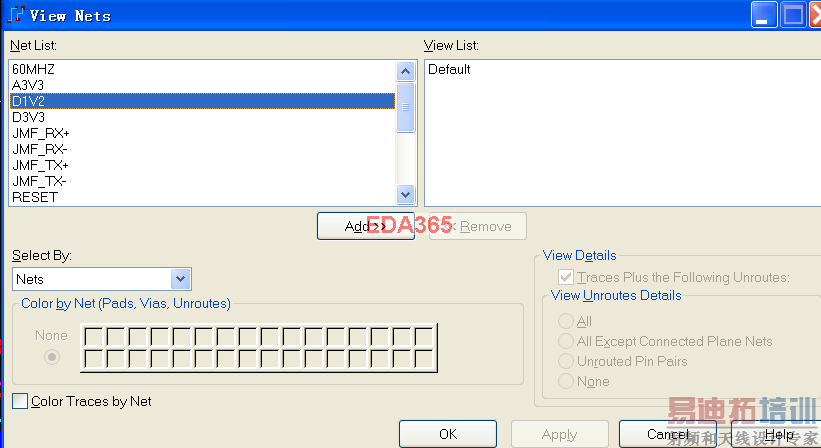

view->nets

将需要隐藏的网络添加进来

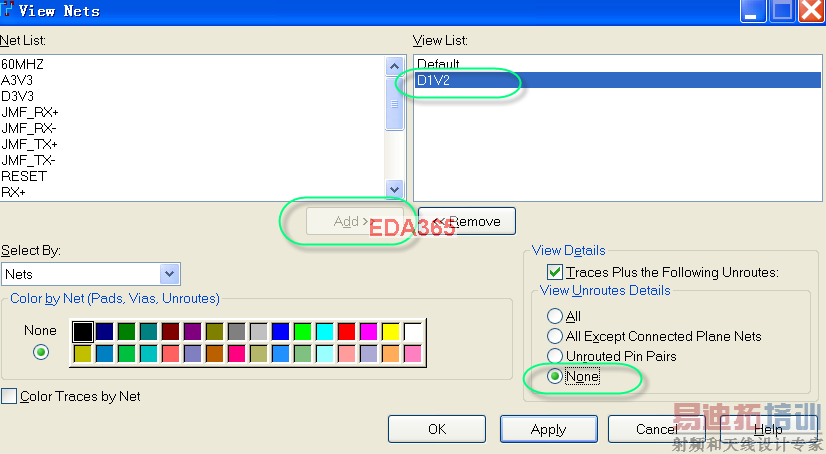

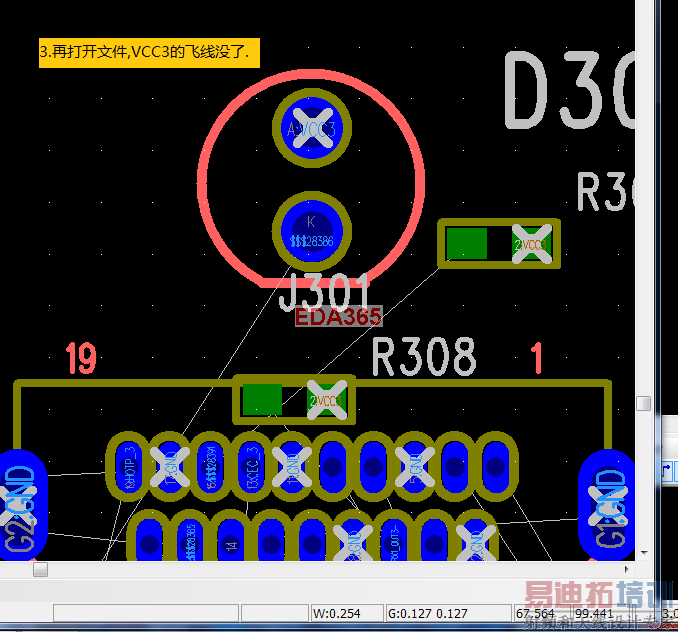

然后如下图设置:

还是版主最牛叉。

谢谢 ,问题解决了

谢谢 问题解决了

你这个方法 我没学会啊选项里面没有啊

还是版主牛B

Ctrl +M

Ctrl+M是飞线最短化

看他那意思,就是要飞线最段化,就直接Ctrl + M了。虽然他问的是如何将不用的网络鼠线隐藏。
