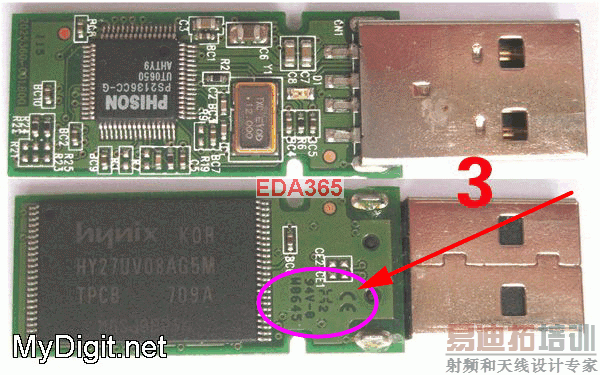

这种镂空的文字效果如何实现?
录入:edatop.com 点击:
这个估计你是跟板厂说的
PCB设计完成后,在TOP层放置文字后,重新灌铜.
然后将文字删掉,恢复灌铜就可以实现了
这种事儿怎么能弄在覆铜层呢,太烂了。
重新灌铜就没了。
所以啊,不要重新灌铜啊
不知道pads里的实现是怎么弄,没试过。allegro的话直接在ETCH的top层写文字,然后覆铜。最后删除文字即可以了。
文字可以自己写啊,写成空心的就可以了
直接把文字放在阻焊层,很简单吧
U盘还用有源晶振,太强了,不考虑成本啊?
呵呵,金士顿的。
怪不得金士顿的贵。
好像不行吧...
放置文字灌铜总是让出一个矩形的区域,删掉文字,矩形区域仍然保留的...
顶下。
咦....可以实现了?
