如何计算元件密度和PCB板层数的关系?

录入:edatop.com    点击:
如何计算元件密度和PCB板层数的关系?
大多数Layout工程师应该都是凭经验的,一般元件数量越多,电源种类越多,则PCB板的层数也越多。问题是这都是些经验,请问有没有高手可以指点下,能否将元件密度和PCB板层数的关系量化呢?

知道方法的请解答一下,期待中。

知道方法的请不吝赐教,不知道但又想知道的也请帮顶一下

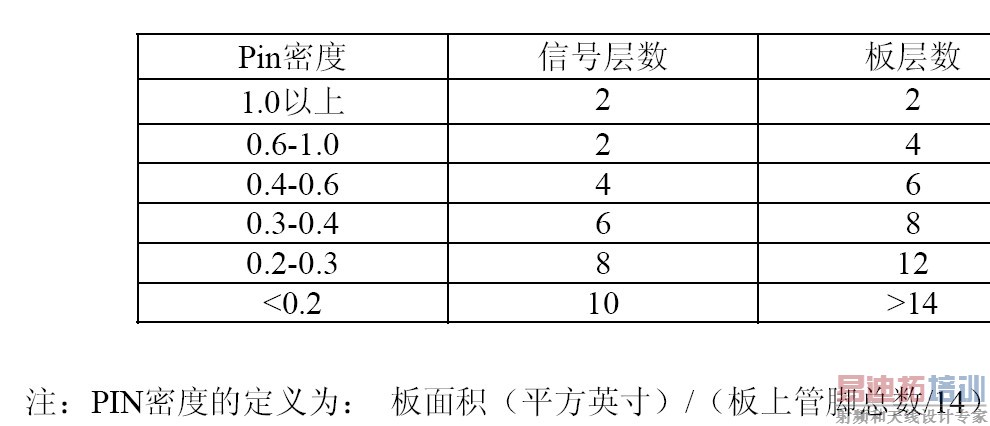

可以参考下图的Pin密度与板层的关系,pins/in-->layers

谢谢,这应该是个很好的方法。再请问板上管脚数指的是贴片和插件焊盘总数还是指插件焊盘总数?

收藏品,

方法很好,刚刚已试过,但表格内的数据应该有待更新,或者说不同产品PIN密度值与板层数的关系不同,还是很谢谢qmm21,给了我一个很好的提示,谢谢。

收藏了。
收藏了。
