开关稳压器应用线路简介

录入：edatop.com 点击：

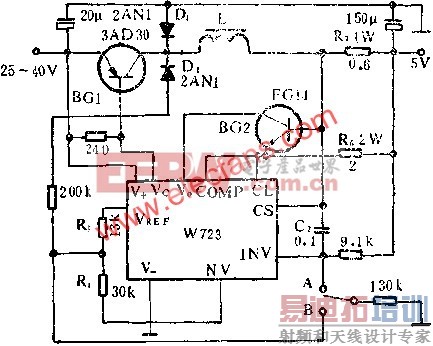

图中所示是用W723多端可调式集成稳压器组成的开关稳压器线路,额定输出电流0.5A,实际上它可以输出电流150MA到1A,输入电压范围为9.5~40V.具有适中和过荷保护功能,它的效率高于70%.

开关稳压器应用线路图 www.elecfans.com

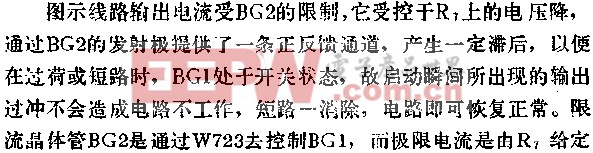

的.R7也供给一个主控制回路信号.该信号正比于通过L的电流,于是工作频率和晶体管峰值电流几科不爱负载影响.二极管是用来固定控制回路滞后电压以及通过电感的电流,经C1反馈可以稳定工作频率.这样,
