电子工程师DIY全解:自制随身电源

录入:edatop.com    点击:

自制的一款随身电源。通过以下介绍,希望能给大家点点灵感,大家一起DIY!

还在因为手机的续航问题而担心接不到重要电话或耽误工作么?那么自己学着做一个电源咯,即使你随身带不同品牌、不同型号不同接口的两部或者以上手机,也都是毫无压力滴。一个电源能解决你一直苦恼的续航问题,为生活带来莫大的方便,那你还犹豫什么呢?赶紧跟我们一起来DIY吧...

电子工程师DIY全解:自制随身电源

   图 自制随身电源全貌
电子工程师DIY全解:自制随身电源

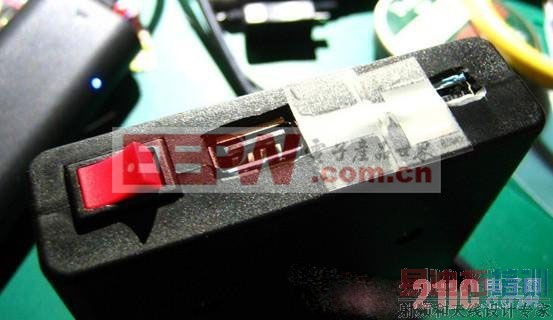

图 自制随身电源开关、接口图

现在的手机啊,屏幕越来越大,性能越来越好,越来越娱乐化,然后••••••为了薄如纸张,电池就越来越不经用了。为了能长时间使用手机,很多人都开始购买了第二块电池,但是往往也不够用,某些不能跟换电池的手机用户就更惨了。所以,随身电源就开始大行其道了。

总体上这个随身电源有这么四个部分构成:充电、升压、保护和电池。首先,电池一般都是用可充电的锂电池,以片状的锂聚合物电池还有18650封装的标准锂电用的最多。根据情况,通过并联来提高容量,延长使用时间。然后,有一个充电电路为电池充电,一般设定为了充电方便和效率考虑,都使用标准的5V电源,接口为MINI USB,通过专用的锂电池充电芯片来控制和管理锂电池的充电动作。升压部分,是把锂电池的输出电压,从平均3.7V电压提升到5V,来输出到外部供电,因为现在基本都是开关电路控制,效率很高,线路本身的损耗可以忽略。保护部分有单独接入的,也有集成在充电放电部分里面的,主要防止短路和过冲过放,这些动作都会影响到锂电池的安全性和寿命。

材料

锂电池盒:这是一个网上购买的标准双18650锂电池的电池盒,内部可以容纳两节标准18650电池,以及适当大小的控制电路。

电子工程师DIY全解:自制随身电源
 图 锂电池盒外观图

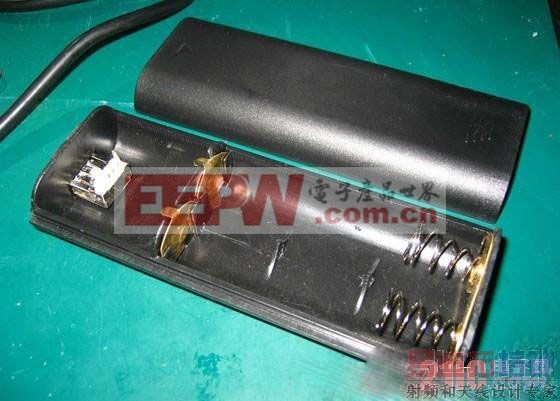

这是电池盒内部。本身就是并联结构,很方便。

电子工程师DIY全解:自制随身电源
图 锂电池盒内部图

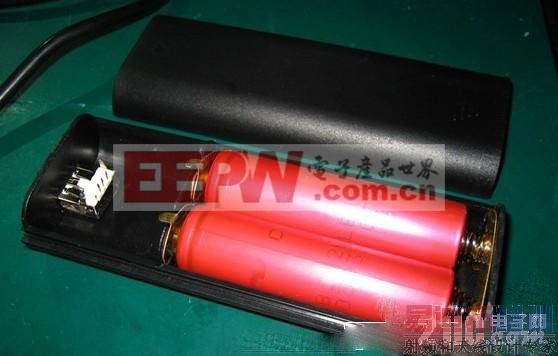

看看电池放进去的样子,熟悉电池的朋友可以猜猜这是啥电池,嘿嘿•••

电子工程师DIY全解:自制随身电源

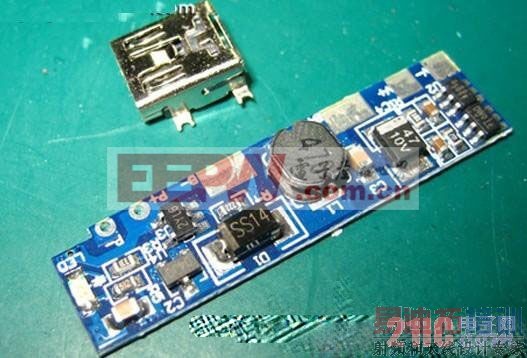

图 成品一体化电路板图

成品一体化电路板:为了简化自己的工作量,这是网上购买的成品一体化电路板,带充电,升压,电池保护一体全集成,充电电流最大0.5A,输出最大0.5A,平时充个手机是足够了的。上面那个插座是MINI USB口。

3M双面胶:用于固定

电子工程师DIY全解:自制随身电源
图 用于固定的3M双面胶

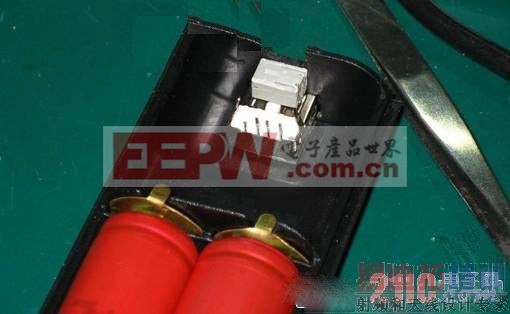

用3M双面胶固定住标准USB口,然后截取一段合适大小的塑料块,用汉高瞬间胶固定,在上方的塑料盖上切割出合适的缺口,用于放置MINI USB口。[p]

电子工程师DIY全解:自制随身电源
图 固定标准USB接口图

看看样子,堆叠在一起,刚刚好合适。

  接线

  电子发烧友DIY全解:自制随身电源

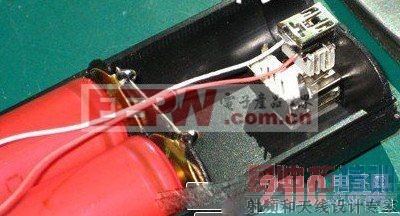

 穿好焊接好连线,很简单的哦~

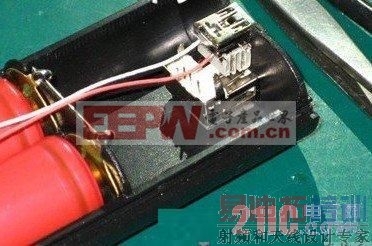

固定一下,基本上就完成了。在这张图里用了简单接法,把输出口的D+D-口直接短路,可以适应大部分智能机的充电识别需求。

  电子工程师DIY全解:自制随身电源

  兼容

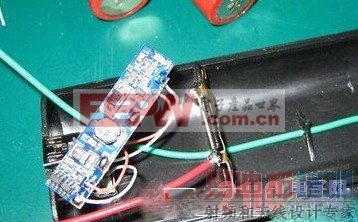

  为了提高适应性,比如水果机也能充电,外接了一块识别电阻板,向下兼容输出口的D+D-口直接短路模式,算完美了,可以兼容99%的机型。

  电子工程师DIY全解:自制随身电源
图 外接电阻版增加兼容性

成品

电子工程师DIY全解:自制随身电源
图 线路接线成品图

电子工程师DIY全解:自制随身电源

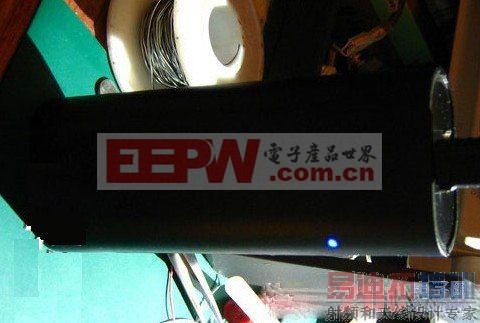

图 闪着蓝光的随身电源

看这幽幽小蓝光,还是很有感觉的,哈。

 四电池版

电子工程师DIY全解:自制随身电源

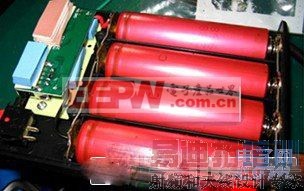

图 四个电池板图

电子工程师DIY全解:自制随身电源

图 接口图

这是4电池版的,同期做的,顺便也亮相下••••后来加装了两个小LED当照明,就不重新拍了。自己做个随身电源,比买现成的可节约多了,哈哈•••
