全桥式逆变器/移相控制方式
录入：edatop.com 点击：
全桥式逆变器的移相控制方式是开关管V1和V3轮流导通，各导通180°电角；开关管V2和V4也轮流导通，各导通180°电角。但开关管V1和V4不是同时导通。V1先导通，V4后导通，两者的导通相差a电角如图1（a）所示。其中，开关管V1和V3分别先于开关管V4和V2导通，故将由开关管V1和V3组成的桥臂称为超前臂。由开关管V2和V4组成的桥臂称为滞后臂。

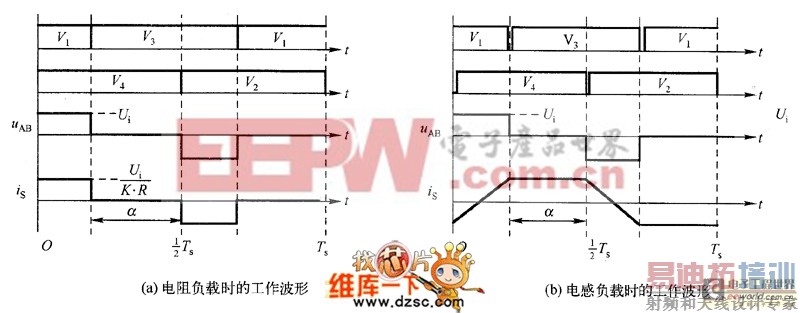

图3－31 移相控制方式
在移相控制时，空载电压UAB的波形和输出电压Uo的波形如图1(a)所示，它与图1(b)和图1(a)是相同的。电阻负载时的电压和电流波形也与图1(b)和图1(a)相同。电感负载时的电压和电流波形如图1(b)所示，它和图1(b)相同，也不会使电压UAB和uo发生畸变。uAB方波电压的脉宽仅与移相角a有关，当a＝0°时，则UAB的脉宽为180°电角的方波。a越大，则UAB波形的脉宽越窄，与图1(b)中减小开关管V1和V3的占空比时的情况相同。
