开关电源高频化的历史进程

　　随着许多用电的电子器其外形尺寸的不断减小，供电电源所占的尺寸显得大得多，人们在降低开关电源的体积、重量方面做了不少工作，如 采用了高频化技术、PWM调制技术、软开关技术和模块化技术等。发展小型化轻型开关电源，对便携式电子设各（如移动电话等）尤为重要。

　　为了实现高功率密度，必须提高PWM开关电源的工作频率。例如1980年以前，DC/DC转换器的开关频率为20～50 kHz，从20世纪80年代起，提 高开关频率已成为减少开关电源体积和重量的主要手段，同时也改善了开关电源的动态性能。目前，开关频率为数百千赫至数兆赫的开关电源 已经使用，200～500kHz已经成为100W输出DC/DC转换器开关电源的标准开关频率。如图给出了20世纪60-90年代通信和计算机用开关电源高频化 的历史发展进程。可见，随着开关频率的提高，开关电源的单位功率体积（cm3/W）也在不断减小。

　　功率体积比是表征开关电源小型化的重要指标，日前50W/in3的开关电源已经应用，当前正向120M/in3的目标发展。

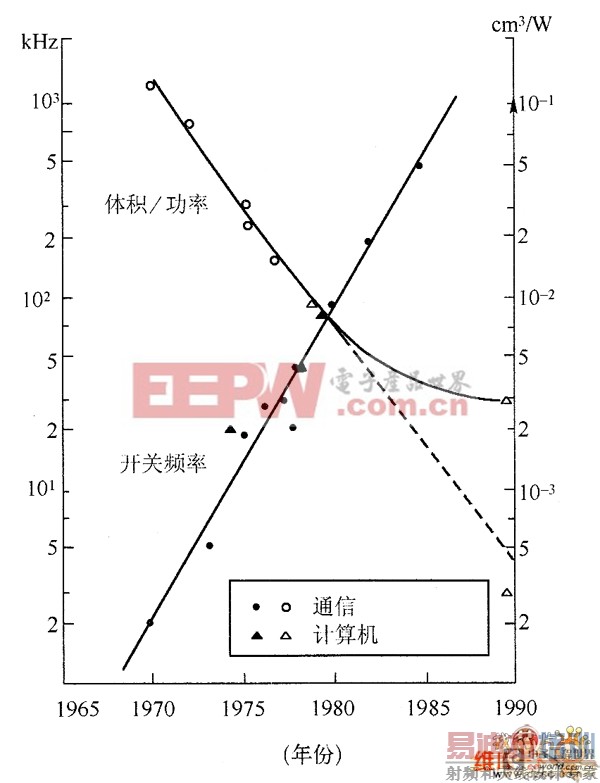

　　如图 20世纪60-90年代通信和计算机用开关电源高频化的历史发展进程
