THS7364设计的六路低功耗HD(SD)视频技术介绍

录入：edatop.com 点击：

本文介绍了THS7364功能方框图,多种应用电路图以及THS7364EVM评估板主要特性,电路图,材料清单和PCB布局图.

THS7364是TI 公司的采用SiGe BiCom3X工艺的六路低功耗HD(SD)视频缓冲器,集成了三个SDTV滤波器(9.5-MHz)和三个全HD的HDTV滤波器(72-MHz),所有滤波器具有可旁通的6阶Butterworth特性, 内置增益6-dB (2 V/V) ,单电源+2.7V 到+5V工作,主要用在STB,PVR/DVDR和BluRay输出视频缓冲器.

THS7364应用:

Set Top Box Output Video Buffering

PVR/DVDR Output Buffering

BluRay™ Output Video Buffer

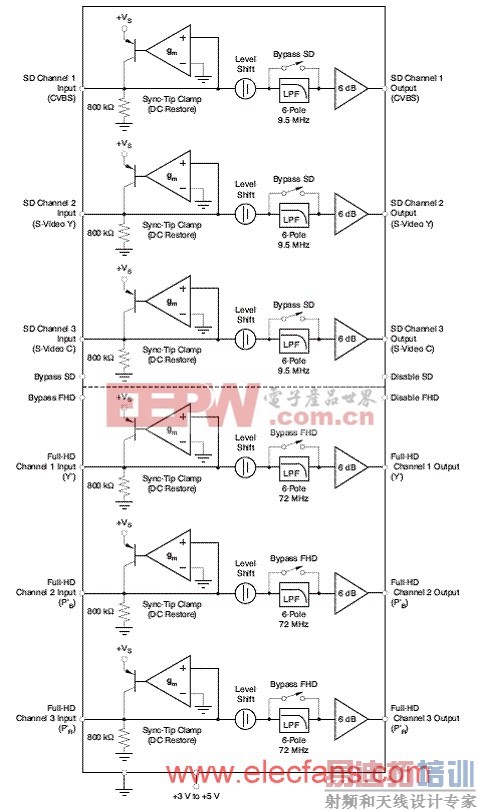

图1.THS7364功能方框图

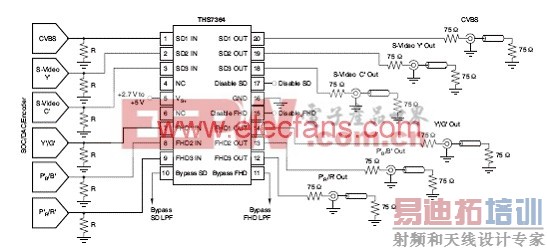

图2.THS7364单电源DC输入/DC输出耦合视频线路驱动器[p]

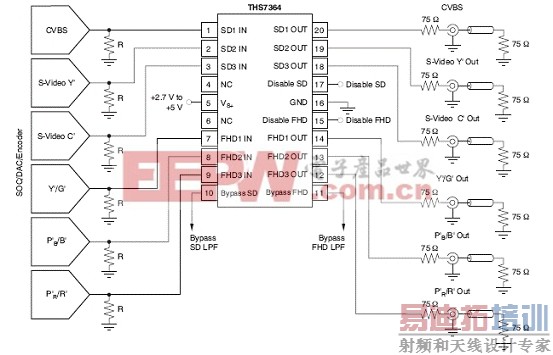

图3.THS7364典型的6路系统:DC耦合编码器/DAC输入/,DC耦合线路驱动

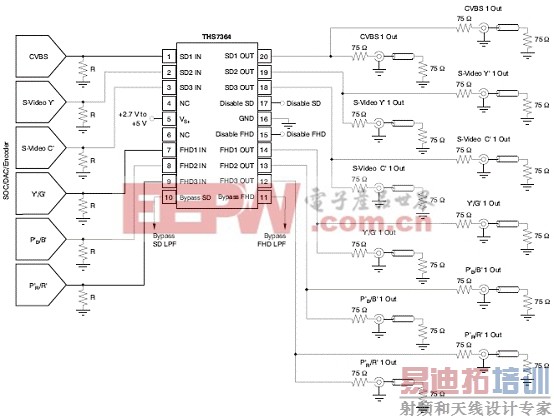

图4.THS7364典型的6路系统:DC耦合线路驱动,每路两个输出

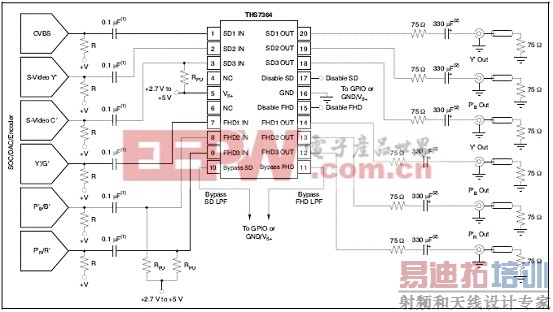

图5.THS7364典型AC输入系统驱动AC耦合视频线路
