推挽式双向转换器电路的构成

录入:edatop.com    点击:

  对于推挽式PWM DC/DC转换器(见图1),要想得到电能双向流动的性能,按照前面介绍的方法改造成如图1所示的电路,此电路与图1示电路的不同之处是整流二极管D3、D4上反并联了开关管V3、V4。

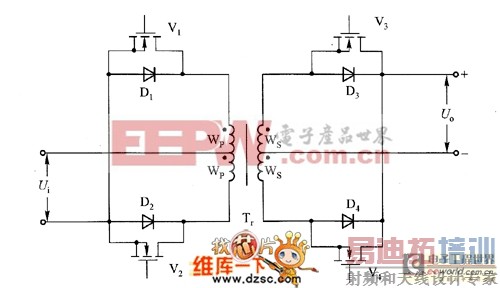

电能双向流动的推挽式转换器

  图1 电能双向流动的推挽式转换器

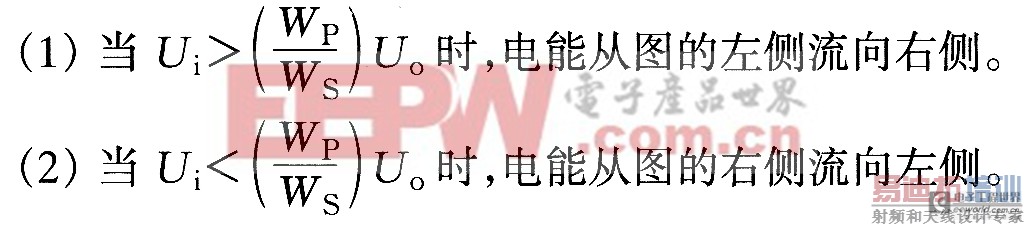

  在图1所示的转换器电路中,采用了四个功率MOSFET开关管,该功率MOSFET开头元件的特点是,内部有一个体内反并联二极管,电能流动的方向将由Ui、Uo、Wp和WS的值来决定,其关系如下:



  请注意,当电流工作在断续状态时,是不可能实现电能双向流动的,也不可能实现双向性开关。在一个开关周期里,随着绕组电动势流接近于零,电流将继续流通,绕组电动势变成负值,而不是保持为零。这就意味着在t=Ts.时,会有一些反向电流流过体内二极管
