Buck-Boost PWM DC/DC转换器的级联

录入:edatop.com    点击:

  利用三种最基本的PWM转换器,除了可以利用演化的方式派生出新的转换器之外,利用级联方式也可以派生出新的转换器。

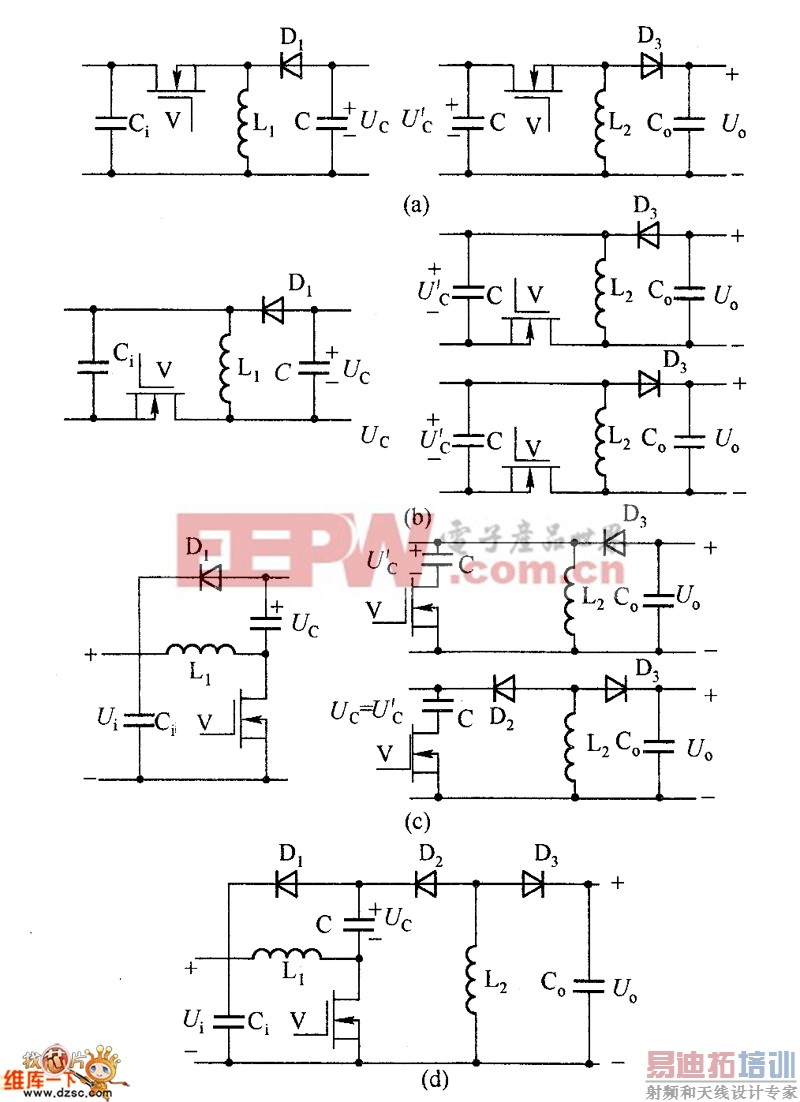

  将两个Buck-Boost电路组合后,可以得到单开关Buck-Boost级联,其演化过程如图所示。

  其中,演化过程需要注意的是,第二级在如图(b)中的极性反转,以对应前级输出极性:在如图(c)中,第二级回路中加人一个二极管砀,以阻止与第一级连接后,在开关管V关断期间第一级电流窜人第二级。将如图(e)第一级与第二级中的开关管V,电容C重合,得到如图(d)所示的电路,其输出黼入关系为如图 Buck-Boost与Buck级联的演化过程。

Buck-Boost与Buck级联的演化过程


  如图 Buck-Boost与Buck级联的演化过程

  从这一关系可以看出,这种电路形式在大压降比(如10~40)时仍能保持较大的占空比,从而提高了开关管及储能元件的利用率。
