正激式PWM DC/DC转换器

录入:edatop.com    点击:

  正激隔离式 转换器 没有非隔离式 转换器 与之对应,可以用以下的方法构成。

  (1)Buck转换器的 开关 管和 开关 二极管 之间,并联一个 电感 ,再串联一个 二极管 ,构成一个虚拟的无 变压器 电路,如图(a)所示。为了使电感 能量有释放的通道,在电感上加了一个耦合 线圈 和一个二极管。如图(a)所示的电路并没有实际意义,因为在理想情况下, 变压器 的输出电压等 于输人电压。本节画出这个电路,只是为了使 分析系统 化。

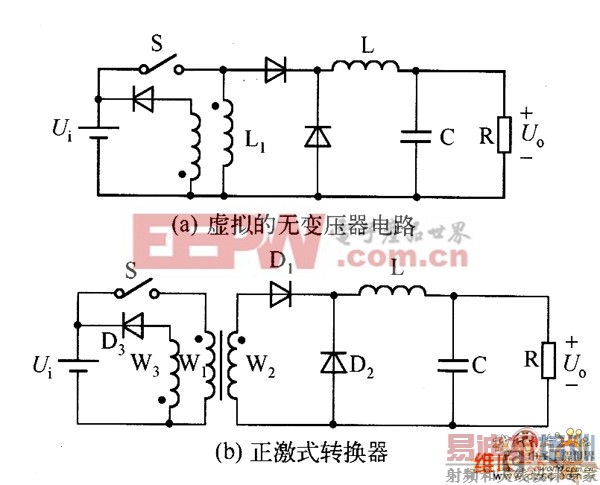

正激式转换器的构成过程

  如图 正激式转换器的构成过程

  (2)用一个变压器代替如图(a)中的电感L1,就得到了正激式转换器的构成,如图(b)所示。

  正激式转换器的变压器次级串接一个 整流二极管 D1,并联一个续流二极管砀,输出经L、C 滤波器 到负载。正激式转换器的工作原理与Buck转换 器相似。如图(b)所示,当主开关S导通时,变压器次级 整流二极管 D1导通,续流二极管D2关断, 直流电源 功率通过变压器传送到负载,同时滤 波电感L储能;主开关S关断时,次级整流二极管D1关断,续流二极管D2导通, 滤波电感 上的能量向负载释放。

  正激式转换器的主要问题是需要另加磁复位(Reset)措施。一种复位措施是在 磁心 上另加一个绕组(第三个绕组),匝数为W3如图(b)所示,称做 磁复位绕组。绕组W3的极性与初级绕组W1相反,一般M3=W1。W3与整流二极管串联后并接于直流输入 电源 Ui的正极上。开关S导通时,W3回路中 二极管D3阻断,没有电流流过,磁心从原始磁状态被励磁(或称磁化)(Magnetizati ON )。当开关关断时,复位绕组电流使磁心去磁(Demagneti- zation),故复位绕组也称做去磁绕组。励磁电流下降到零,磁心复位到原始磁状态,以便下一个开关周期磁心重复励磁。如果没有复位措施, 几个开关周期后,磁心不断被励磁并逐渐进入饱和状态,转换器不能正常工作。

  在连续导电模式(COM)条件下,正激式转换器的输出/输入电压转换比为:

  Uo/Ui=nDu

  式中n=U2/W1,W2和W1分别为变压器二次绕组和一次绕组的匝数。

  正激式转换器 开关管 承受的最大电压为2Ui(当W3=W1时)。

  正激式转换器和隔离式Zeta的结构相类似,两者的差别只在于变压器和续流二极管之间的串联元件;正激式转换器中为整流二极管;隔离式 Zeta转换器中则是 耦合电容 。当开关关断时,变压器储存的磁能通过续流二极管向耦合 电容 释放,耦合 电容 起了磁复位的作用。因此隔离式 Zeta转换器无须再加复位措施。
