电流连续时Zeta转换器的工作原理

录入:edatop.com    点击:

  Zeta PWM DC/DC转换器与Cuk PWM DC/DC转换器类似,由于电容C1的容量很大,Zeta转换器在稳态工作时,C1上的电压基本保持恒定,其值为Uc1。

  1)开关模式1(0~TON,见文《Zeta PWM DC/DC转换器[2]主电路组成和控制方式》(a))

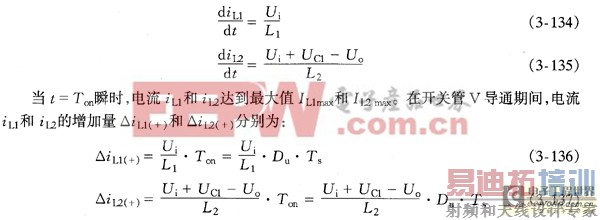

  在t=0瞬间,开关管V导通,二极管D截止。电源电压Ui全部加到电感L1上,电感电流iL1线性增加。同时,Ui和Uc1作用于L2和输出端,使电流iL2增加。故流过开关管V的电流iV=iL1+iL2,而iv就是电源输人电流Ii。

    2)开关模式2(Ton~Ts,见文《Zeta PWM DC/DC转换器[2]主电路组成和控制方式》(b))

  在t=Ton瞬间,开关管V关断,电流iL1和犭⒓通过二极管D续流,形成两个续流回路:一个是由L1、D和C1构成,电感L1中的储能向C1转移,iL1减小,Uc1升高,一般由于电容C1的容量较大,UC1的升高量较小。另一个回路由L2、D和Cf构成,电感L2中的储能向电容Cf和负载转移,因此二极管电流iD是电流iL1和iL2之和,即iD=i和+iL2。此时iL1和iL2下降率分别为:

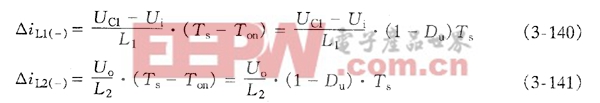

  当t=Ts时,电流iL1达到最小值IL1min,电流iL2达到最小值IL2min。在二极管导通期间,电流iL1和iL2的减小量ΔiL1(-)和ΔiL2(-)分别为

  在t=Ts时,开关管又导通,开始下一个开关周期。
