高频开关电源的自动换向开关介绍
安装
将电镀整流器在生产现场安置到位后,连接整流器和换向开关的铜排,换向开关需要用地脚螺丝固定,连接换向开关和镀槽电极的铜排,将控制盒安置在观察操作方便的位置。连接整流器电源(380V三相三线),连接换向开关电源(380V三相四线)。并接好水管。
换向开关在第一次使用前和每次重新连接换向开关的电源线后,必须先检查确认电机转向。
将控制盒上的“手动/自动”开关打到“手动”,合上给换向开关供电的开关,按动控制盒上的正向按钮或反向按钮,看换向开关的马达的转动方向与标示的方向是否一致,(如不一致,要立即停止。否则会对机件造成严重损坏。)如果不一致,应调换换向开关输入电源线的任意两条相线,再按上面的方法进行检查。确认转动方向与标示相同后,换向开关可以使用了。
使用

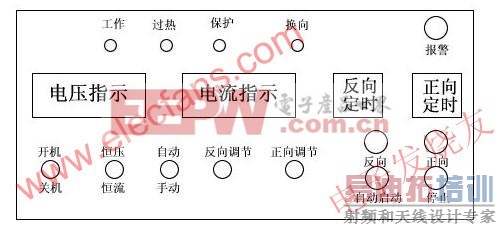

本自动换向开关有自动和手动两种操作方式,控制盒如下图:
自动操作
将控制盒上的启动开关(开机/关机)打到“关机”,将“手动/自动”开关打到“自动”,按生产工艺设定“恒压/恒流”和反向定时器和正向定时器的时间,第一次使用时将反向调节和正向调节旋钮逆时针调到最小。
按通整流器和换向开关的380V电源,控制盒上的“换向开关电源”指示灯亮。
将启动开关打到“开机”,按下控制盒上的自动启动按钮,换向开关向反向行进(马达工作指示灯亮),反向到位后(反向到位指示灯亮),整流器开始工作,换向开关反向输出,反向定时器开始计时,此时可按生产工艺调整好反向工作电压/电流。反向定时器时间到,换向开关向正向行进(马达工作指示灯亮),整流器停机,正向到位后(正向到位指示灯亮),整流器开始工作,换向开关正向输出,正向定时器开始计时,此时可按生产工艺调整好正向工作电压/电流。正向定时器时间到,整流器停机,报警器报警,一次工作循环完成,如不连续工作,应及时关闭启动开关。
自动工作过程中如需停止,可按下控制盒上的停止按钮,整流器停止工作。再次按自动启动按钮,整流器和换向开关自动程序从头开始运行。
手动操作
将控制盒上的启动开关(开机/关机)打到“关机”,将“手动/自动”开关打到“手动”,按生产工艺设定“恒压/恒流”,第一次使用时将反方向调节和正向调节旋钮逆时针调到最小。
按通整流器和换向开关的380V电源,控制盒上的“换向开关电源”指示灯亮。
将启动开关打到“开机”,如果换向开关转换(正向或反向)到位(正向或反向到位指示灯亮),整流器开始工作。如果换向开关没有到位,可根据需要按下正向或反向按钮,到位后,整流器自动开机工作。工作中如果需要换向,只要按下相应的按钮(正向或反向)整流器就会停机,待换向完成后自动开机。
注意:控制盒上的恒压/恒流开关、手动/自动开关、反向定时器、正向定时器都只能在关机情况下进行转换或设定。
保养须知:
自动换向开关每月必须进行例行保养:
1、螺杆添加润滑脂
2、所有轴承滴注机油
3、减速机添加机油
4、滑动部分添加导电膏
