考虑寄生参数的Buck转换器大信号电路模型

录入:edatop.com    点击:

对图1所示的Buck转换器平均电路模型加以整理,利用映射规则(ReflectiON Rule)将受控源支路内的参数转移集中到电感支路中。

(1)映射规则。参数转移集中的前后,电路的性质不变,这是必须要遵守的映射原则。


  综上所述,开关晶体管支路中电阻RDS1=RDS(1+k2f)/D,,移到电感支路中,等效为DURDS(1+k2f);二极管D支路中电阻RD1=RD(1+k2f)/D'U移到电感支路中,等效为D'URD(1+k2f );二极管D支路内电压UDO移到电感支路中,等效为D'uUDO。

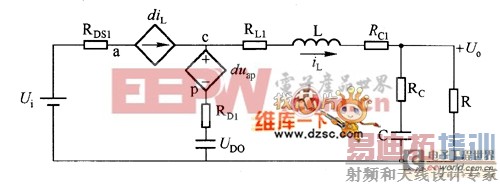

  (2)大信号电路模型。经过整理后的Buck PWM转换器大信号电路模型如图2所示。图中电感支路的总电阻为

  (3)稳态电路模型及小信号电路模型。对图2所示的电路加人小信号扰动,并经过线性化以后,将直流与交流分离(方法同前),可以得到考虑寄生参数影响的Buck转换器稳态电路模型及小信号电路模型,分别如图3图4所示。其中图3也可以用理想变压器模型来表示。

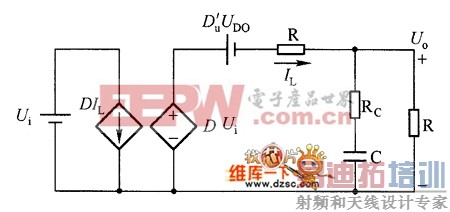

  图2 考虑寄生参数的Buck转换器大信号电路模型

  在稳态电路模型中

  在小信号电路模型中

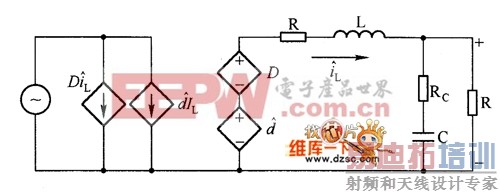

  图3考虑寄生参数的Buck转换器稳态电路模型

  图4也可以用混合模型来表示,在图3和图4的基础上,应用仿真的程序,就可以对有寄生参数的Buck转换器进行小信号分析和稳定分析。


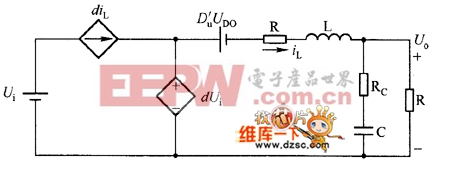

  图4考虑寄生参数的Buck转换器小信号电路模型
