Buck转换器等效平均电阻
录入：edatop.com 点击：
（4）Rc(电容C的ESR）的等效平均值Rc1

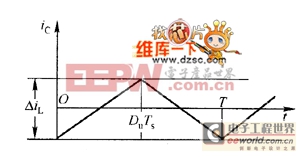

已知流经电容C的电流iC，就是电感电流中的纹波分量，如图所示，电容电流峰值为△iL。
图 电容电流波形

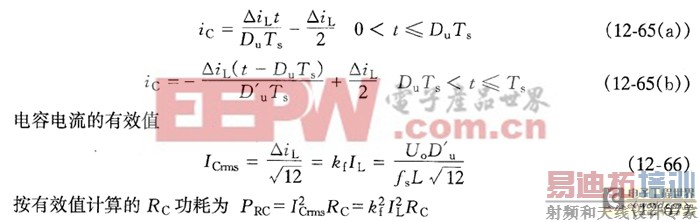

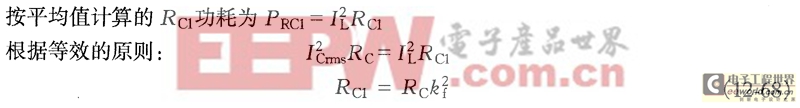

由式（12－66）可知，功耗PRC是由电感平均电流产生的，因此平均电路模型申，还有RC1和电感串联，它是电容C的ESR在电感支路内的等效平均电阻。
