两个电感有耦合的Cuk转换器
录入:edatop.com 点击:
如果电感L1和L2绕在同一个铁心上,则两个电感之间互相耦合,除有自感之外还有互感M,通常用耦合系数来表示耦合程度。

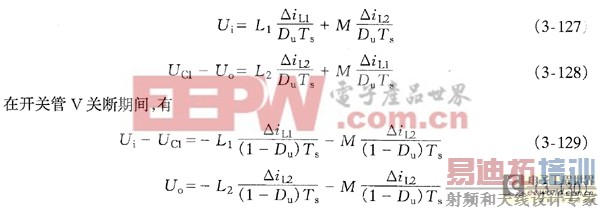

假设Cuk转换器在电流连续的状态下工作,如果不计损耗则在开关管V导通期间下式成立:
式中,△iL1和△iL2为电感L1和L2中电流在开关管V导通或关断期间的变化量。

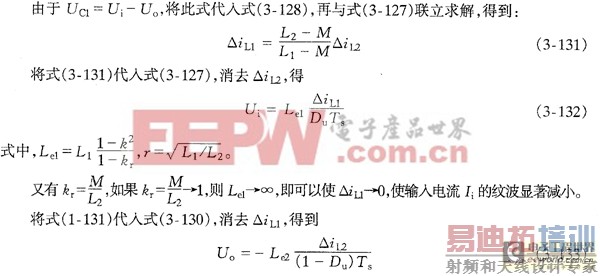

式中,
而,则Le2→∞,即可使△iL2→0,使电感L2的电流纹波显着减小。一般来说,耦合电感可以进一步减小输入电流和输出电感电流的脉动。
