请指导一下，电容的摆放要求及理由
录入：edatop.com 点击：
高手们，请知道的指导一下

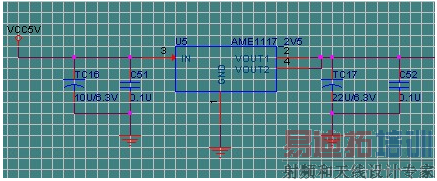

电源输入端TC16&C51摆放时应该遵循什么原则，那个应该靠近芯片放置，理由是什么？
电源输出端TC17&C52摆放时又应该遵循什么原则，那个应该靠近芯片放置，理由是什么？
欢迎高手指教！
电源输入端TC16&C51摆放时应该遵循什么原则，那个应该靠近芯片放置，理由是什么？
电源输出端TC17&C52摆放时又应该遵循什么原则，那个应该靠近芯片放置，理由是什么？
欢迎高手指教！
按常理来说，小容值的去耦电容应该更靠近需要去耦的引脚
至于为什么，很多电容去耦原理介绍里面都会提到电容的作用范围，你可以自己去看看。
通常情况差不多这样，大容值电容储能，小容值退偶；小容值电容的频响快，作用范围小，要离芯片管脚越近越好，远了失去效果；大电容作用范围比较大但是也尽量靠近放，以确保尽快的充放电。
就我的理解是，电源输入端小电容比大电容更靠近输入管脚；输出端大电容比小电容更靠近输出管脚，先大电容充电，后小电容滤波，确保电源纹波稳定。
图中放置位置非常正确，输入时先经低频电容过虑再经高频电容过虑进入IC内部是理想状态，输出时反之。
