DRC检查出现的问题

录入：edatop.com 点击：

刚刚画好一块pcb板子进行DRC检查，再检查“Clearance”时出现的错误是“Board outline violation error”，看这意思好像是我所有的元器件都在板框外，不知怎么解决，请教高手！

应该是某个板边的器件丝印超出板框了吧

但从它现实的错误标示看，是板子上所有元件都有错误啊

板框的属性对么？截个图或发个附件啥的，只是猜很难啊。

这张图片就是DRC检查后，提示的错误信息。

你确定你的板框是board Outline？

我在修改板框的属性是总出现错误，你能告诉我你的邮箱吗，我把PCB文件发给你，你帮我看看可以吗？

你直接把文件放这边就可以了啊

请看附件中的文件。
新建文件夹 (2).rar

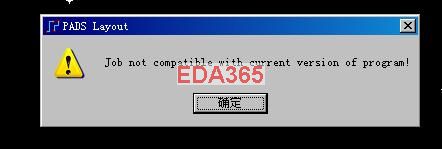

这个我的是2007的你的版本比我高吧。

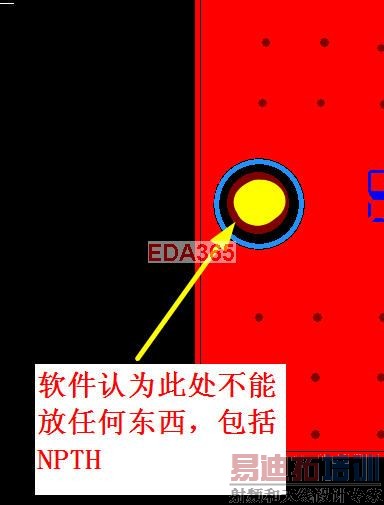

问题出现在你的那个NPTH上，
你画了board cut out,在实际做板中，就会挖空。若在里面放元器件的话，软件会认为不在板子内。
故在check时，会有以上的提示
建议将五个NPTH 删掉。

顺便说下，我用的是9.2的，check 的时候只有5处error .

我用的是PADS2009版本的，现在问题已经解决了，就是板子便坤卦出现问题了，谢谢大家的回复啊

板子边框出现的问题

问题已经解决了，谢谢参与啊
