pads 2007 Gerber 文件问题？
录入：edatop.com 点击：
pads 2007 Gerber 文件问题：

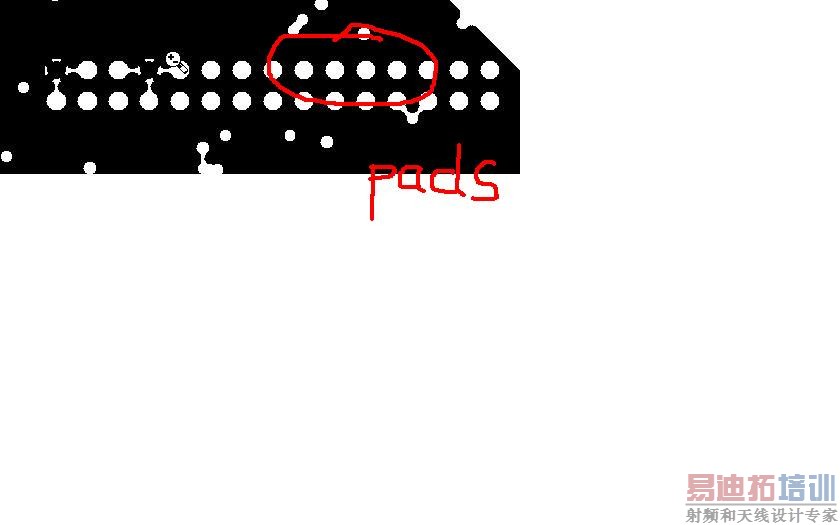

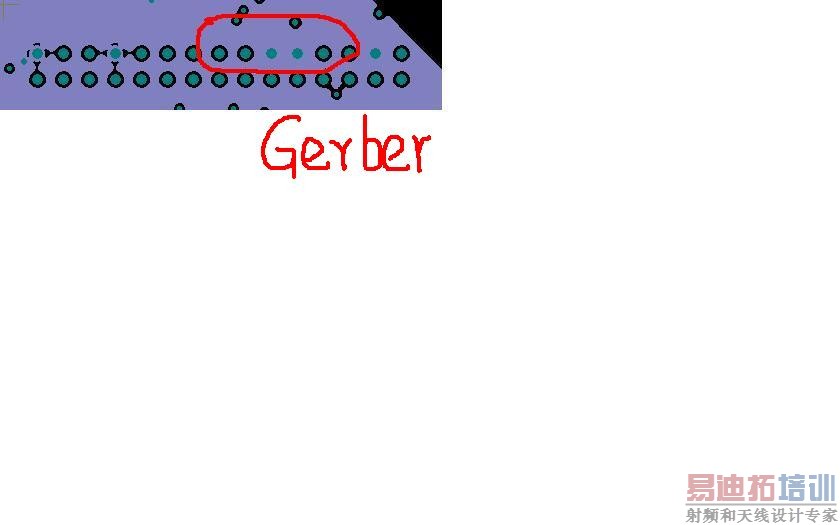

文件输出Gerber文件后，用cam350 9.5查看，发现Gerber文件与原文件预览不同。如下图红色圈处，元件本是不连到内层，但Gerber显示时把它与内层相连了.
上次制作样品时，却没发现问题。不知是否是cam350 9.5显示问题还是解码问题，有谁遇到这样的怪事？
这样的问题使我发文件给PCB厂，总是有不安的感觉！
文件输出Gerber文件后，用cam350 9.5查看，发现Gerber文件与原文件预览不同。如下图红色圈处，元件本是不连到内层，但Gerber显示时把它与内层相连了.
上次制作样品时，却没发现问题。不知是否是cam350 9.5显示问题还是解码问题，有谁遇到这样的怪事？
这样的问题使我发文件给PCB厂，总是有不安的感觉！
我只知道PADS的阻碍层可以调大小，可以调的比焊盘小，不过你这个好像不是这个问题，呵呵
会不会跟填充方式有关，以前我们遇见过两种填充方式填出的连接关系不一样。
你可以在内能画个keepout区域，之前我有项目也是这样，不知怎么就会多出来一块与其不同网络的铜
