pads敷铜边框设置问题

录入：edatop.com 点击：

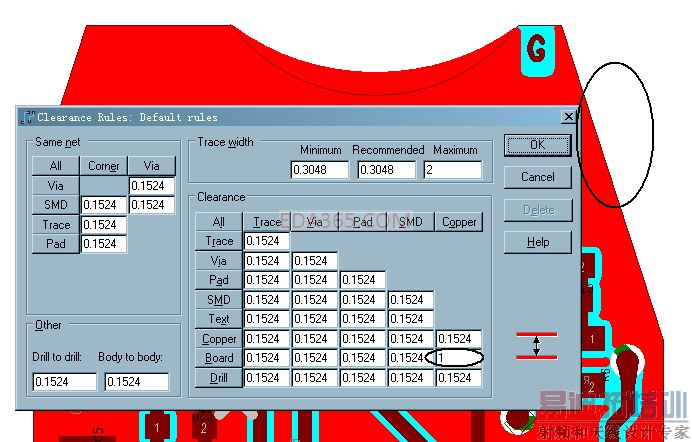

大侠们，我的copper pour line是和板框一样的大小，我在规则里设置了板框和敷铜变的距离了啊，怎么敷下来的铜还是盖到板沿了啊？高手们帮我看看啊

等待高手来指点呀

我猜测可能有两个地方的问题:
1.copper pour->右键->properties里面的Options的Ignore board clearance选择了.
2.Conditional Rules里面设置了,高于默认的优先级,所以你这个设置不起作用.

谢谢楼上的热心解答我的问题解决了

谢谢
