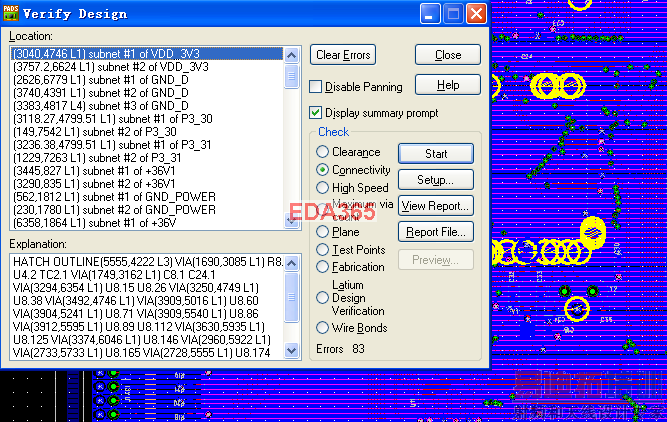

求救verify design 显示电源和地没有连接上？

再来一张图

明明连接上去了嘛

电源你是先画的铜皮眶，还是先画的电源区域啊？

在top层用couper
在内层，用plane area 然后灌铜

你是先画大的plane area ，还是先画里面很多的电源区域的？我以前也碰到过你说的情况，后来发现我是电源去顺序画反了，应该是先画大的plane area ，然后再在plane area 里画小块电源区域，如果先画小块电源区域，再画大的plane area 就会出现你说的情况，不知道楼主是不是跟我的情况一样

我没有画大plane area ，全部都是小的plane area
每个电源都是分开的

这样是不是不行啊
难道一定要花大的plane area 然后再画小的plane area

你可以试一下嘛！你说的那样也可以，但是我就不知道为什么会出现你出现的那种情况了，我也是新手啊

我再摸索摸索

在plane层检查，好像就没有问题了，不知道这样检查对不对？

检查连接性的问题建议所有的层数都要检查，不能单纯检查某一个层。不然容易出问题。连接性显示错误可能是你有的信号没有连接上，建议重新检查。或者是你分割铜皮的时候尖角没有处理好。最可能的问题是你板卡上没用的线头太多，建议你按o然后查看是否是这个问题。这类问题最好还是具体问题具体分析。

显示没连接然后电源报这么多错误，我只碰到过3中情况，第一，打地孔把电源区给割断了，第二，每一次重新打开PCB的时候记得要铺铜，不然的话就没连接，第三，就是我之前说的那种情况了。我再想想有没有其他情况

能不能把pcb贴上来看看撒

单独检查连接的的时候
把 Ignore CAM plane connection for isllated stitchin vias 选上
就没有问题了
