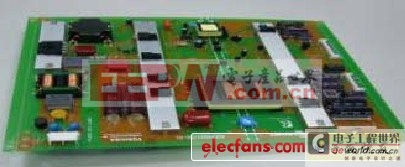

175W Slim-TV SPS解决方案

　　Avnet Design Service电源实验室开发出薄板电视SPS电源解决方案。满负荷工作条件下，电源模块输出总功率达175 W。解决方案提供多种组合满足客户的性价比要求。

　　解决方案顶面组件符合10mm高度的要求，同时满足以下技术规格：

　　a. 100Vac，满负荷时效率达84%或以上；满负荷时效率达86%或以上

　　b. 真功率因数0.9或以上

　　重要特性

　　完整的PFC、SMPS与5VSB解决方案

　　可配置多种组合

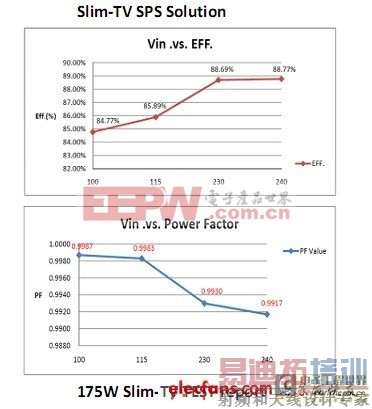

　　效率: 100Vac，满负荷时最低84%

　　240Vac，满负荷时最低86%

　　CCM功率因数校正

　　浪涌电流抑制

　　5Vsb功耗 200mW，240Vac，无负载

　　节电: 小於1W，240Vac 5vsb/80mA，PS_OFF

　　半桥谐振技术

　　低开关损耗/ EMI噪声 (通用模式+差分模式)

　　高环境温度 (40oC) 下100%老化

　　过压保护 (OVP) 与欠压保护(OCP) 锁闭电流

　　可编程软启动

　　采用无铅封装　

　　主要组件

　　NCP1654B

　　SPA15N60C3

　　SPA5R299CP

　　BYC58X-600

　　8ETX06

　　NCP1397A

　　2SK3568

　　MBR20H100CTF

　　MBR2045CTF

　　ICE3AR2280JZ
