电源设计专家传授设计秘诀( 并茂)

一 反激式电源中的铁氧体磁放大器

对于两个输出端都提供实际功率(5 V 2 A 和 12 V 3 A，两者都可实现± 5%调节)的双路输出反激式电源来说，当电压达到 12 V 时会进入零负载状态，而无法在 5%限度内进行调节。线性稳压器是一个可实行的解决方案，但由于价格昂贵且会降低效率，仍不是理想的解决方案。我们建议的解决方案是在 12 V 输出端使用一个磁放大器，即便是反激式拓扑结构也可使用。

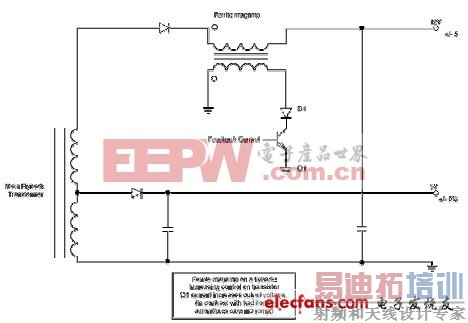

为了降低成本，建议使用铁氧体磁放大器。然而，铁氧体磁放大器的控制电路与传统的矩形磁滞回线材料(高磁导率材料)的控制电路有所不用。铁氧体的控制电路(D1 和 Q1)可吸收电流以便维持输出端供电。该电路已经过全面测试。变压器绕组设计为 5 V 和 13 V 输出。该电路在实现 12 V 输出± 5%调节的同时，甚至还可以达到低于 1 W 的输入功率(5 V 300 mW和12V零负载)

二 使用现有的消弧电路提供过流保护

考虑一下 5 V 2 A 和 12 V 3 A 反激式电源。该电源的关键规范之一便是当 12 V 输出端达到空载或负载极轻时，对 5 V 输出端提供过功率保护(OPP)。这两个输出端都提出了± 5%的电压调节要求。

对于通常的解决方案来说，使用检测电阻会降低交叉稳压性能，并且保险丝的价格也不菲。而现在已经有了用于过压保护(OVP)的消弧电路。该电路能够同时满足 OPP 和稳压要求，使用部分消弧电路即可实现该功能。

对于通常的解决方案来说，使用检测电阻会降低交叉稳压性能，并且保险丝的价格也不菲。而现在已经有了用于过压保护(OVP)的消弧电路。该电路能够同时满足 OPP 和稳压要求，使用部分消弧电路即可实现该功能。

从图 2 可以看出，R1 和 VR1 形成了一个 12 V 输出端有源假负载，这样可以在 12 V 输出端轻载时实现 12 V 电压调节。在 5 V 输出端处于过载情况下时，5 V 输出端上的电压将会下降。假负载会吸收大量电流。R1 上的电压下降可用来检测这一大量电流。Q1 导通并触发 OPP电路。

三 有源并联稳压器与假负载

在线电压 AC 到低压 DC 的开关电源产品领域中，反激式是目前最流行的拓扑结构。这其中的一个主要原因是其独有的成本效益，只需向变压器次级添加额外的绕组即可提供多路输出电压。

通常，反馈来自对输出容差有最严格要求的输出端。然后，该输出端会定义所有其它次级绕组的每伏圈数。由于漏感效应的存在，输出端不能始终获得所需的输出电压交叉稳压，特别

可以使用后级稳压器或假负载来防止输出端电压在此类情况下升高。然而，由于后级稳压器或假负载会造成成本增加和效率降低，因而它们缺乏足够的吸引力，特别是在近年来对多种消费类应用中的空载和/或待机输入功耗的法规要求越来越严格的情况下，这一设计开始受到冷落。图 3中所示的有源并联稳压器不仅可以解决稳压问题，还能够最大限度地降低成本和效率影响。
