8通道24位△-∑型A／D转换器ADS1216的原理及应用

1 ADS1216概述
ADS1216是德州仪器(TI) Burr-Brown现推出针对工业应用、具有业界较高性能的模数转换器(ADC)。其由模拟多路开关(MUX)、输入缓冲器(BUF)、可编程增益放大器(PGA)、二阶△-∑调制器再加一个可编程数字滤波器组成，整体实现了无噪声精度、数据速率以及多种功能，为设计人员提供了高精度测量解决方案，主要应用于工业过程控制、液态／气态色谱仪、血液分析、智能送话器、便携式仪器、压力传感器以及其它一些要求高精度、低功耗的测量仪器等要求苛刻的各个领域。
ADS1216的主要特点有：
(1)24位无数据丢失：所有数据速度和PCA设置；
(2)低非线性度：±0．0015％；
(3)高达22比特的无噪声精度；
(4)数据采样率最大1KSPI；
(5)ADS1216可配置为8路单级输入或4路差分输入；
(6)模拟多路开关具有传感器检测功能；
(7)输入缓冲器；
(8)具有低噪声可编程增益放大器PGA；
(9)带有串行外设接口(SPI)；
(10)可编程数字滤波器；
(11)片内具有自校准功能；
(12)工作电压范围为：2．7～5．25V；
(13)电源功率消耗小于1mW。

2 ADS1216结构原理及寄存器功能
2．1 ADS1216的内部结构及工作原理
ADS1216的内部结构如图1所示，主要由模拟多路开关(MUX)、输入缓冲器(BUF)、可编程增益放大器(PGA)、二阶△-∑调制器、可编程数字滤波器、时钟发生器、做控制器、串行SPI接口、128字节RAM、16个状态／控制寄存器、两个8位DAC以及内部参考电压产生器等组成。模拟信号从AIN0～AIN7引脚输入，通过多路模拟开关可将其配置成4路差分输入或8路单级输入，通过共同的信号调制通道，输入到二阶△-∑ADC实现24位A／D转换，通过数字滤波器，最终以SPI接口的形式输出数字信号。

ADS1216采用4线制(时钟信号SCLK、数据输入DIN、数据输小DOUT和片选CS)SPI通信方式，由于ADS1216无法控制SPT何时开始传输，而是由主机数据控制，因此ADS1216只能工作存SPI通信的从模式下，设计时可通过各种主控制器控制ADS1216片上的寄存器，并通过SPI接口读写这些寄存器。通过SPI接口进行通讯时，必须保持信号为低电平，引脚用于表明转换是否完成，为低时，说明转换已完成，可以直接通过通道读取数据，通道读数据命令从DOUT引脚上读出转换数据。SPI通信，可同步发送和接收数据，而且数据也可利用SCLK和DIN，DOUT信号同步移动。根据POL的不同，在SCLK的上升沿或者下降沿，系统通过DIN向ADS1216发送数据。同样，系统通过DOUT从ADS1216读取数据。DIN和DOUT也通过一条双向信号线与主控制器相连。图2给出了SPI的通讯时序图。

2．2 主要寄存器

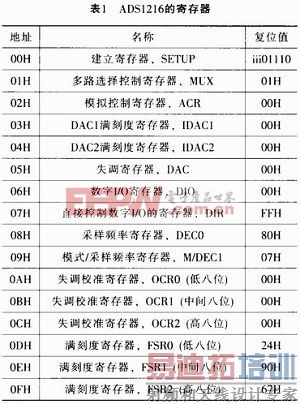

ADS1216工作过程的建立主要通过设置其寄存器求实现的。这些寄存器包括出厂时所有需要设置的信息，如采样模式、外部信号调理通道开关、时钟模式的选择、模拟输入是单级输入还是差分输入等等。表1给出了ADS1216的寄存器。

下面介绍几个主要寄存器的功能和使用。
建立寄存器(SETUP)只有低五位可用，高三位已被厂家使用，该寄存器主要用于设置调节器的时钟速度、内部参考电压选择，以及数据寄存器数据位输出次序。SETUP．4(SPEED)=0，fMOD=fosc／128；SETUP．3(REF EN)=0，fMOD=fosc／256。使用内部参考电压，SETUP3=1。选择外部参考电压SETUP．2(REF HI)=0，内部参考电压1．25V；SETUP．2=1，内部参考电压为2．5V。SETUP．1(BUFEN)=0，不使用缓冲器；SETU P．1=1，使用内部缓冲器。SETUP．0 (BIT ORDER)=0，数据缓冲器高位先输出，SETUP．0=1，低位先输出。
多路选择控制寄存器(MUX)，该寄存器分为两部分，高四位选择正相差分输入，低四位选择反相差分输入，当高四位或低四位的最高位为1且其它位不全为1时(高四位的最高位和低四位的最高位不能同时为1)，就可以实现八通道为差分输入，当高四位和低四位全为1时，选择ADS 1216内部的温度传感器为转换信号。
通过模拟控制寄存器(ACR)的低三位(ACR2、ACR1、ACR0)设置PGA的放大倍数，三位可以提供8个放大倍数，增益步长为2n(n来自ACR)。
通过模式／采样频率寄存器(M／DEC1)的第四、五位(SMODE0、SMODE1)设置数字滤波器。
SMODE1：SMODE0=00，使用自动滤波模式；
SMODE1：SMODE0=01，使用快速滤波模式；
SMODE1：SMODE0=10，使用Sinc2滤波模式；
SMODE1：SMODE0=11，使用Sinc3滤波模式。不同的滤波模式在很大程度上影响AD转换精度。
24位AD转换结果分为3个字节由高到低依次通过SPI接口输出。

3 ADS1216的应用
3．1 ADS1216的硬件设计

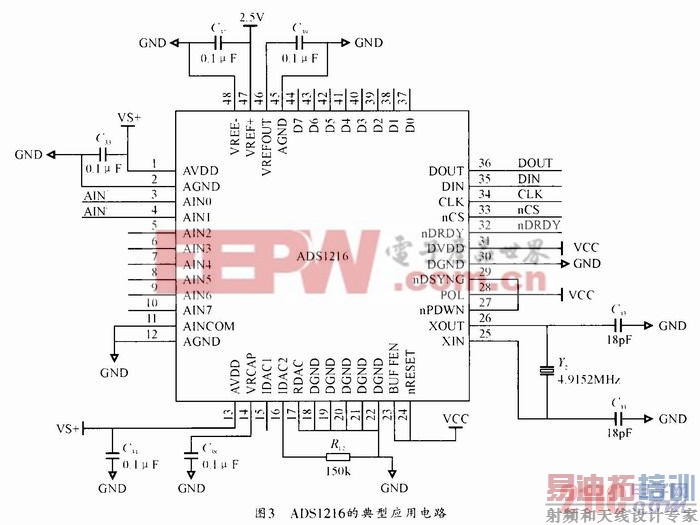

图3为ADS1216的信号差分输入的典型应用电路图。该电路为一路差分输入数据采集系统，将外部输入的两路模拟信号通过多路模拟开关，传输到外部共用的信号调理通道，通过信号调理通道的调节作用，传输给24位△-∑型A／D转换器进行模数转换，A／D转换结束后，将转换结果通过专门优化的3阶正弦数字滤波器进行滤波，最后才通过SPI接口传输给单片机进行处理。在典型应用电路图中，AIN+和AIN-为差分信号输入接口，DIN、DOUT、CLK、nCS为与单片机相连的SPI接口，nDRDY为A／D转换完成的标志位。(单片机电路略)

3．2 ADS1216的应用程序
虽然ADS1216具有非常强大的功能，但是应用非常容易。ADS1216的片选可以通过硬件使脚接地，也可以通过软件选通。同理，ADS12 16的复位也有两种方式，脚接地或者软件复位。通过ADS1216的自校准命令，可以纠正内部和外部的漂移和增益错误。通过写寄存器命令可以初始化状态寄存器SETUP，选择时钟的速度、是否开启输入缓冲器和输出字节的顺序等。同理可以初始化模拟多路开关MUX，选择模拟输入通道，还可以初始化模拟控制寄存器ACR，选择可编程增益放大倍数，最后还可以初始化模式／采样频率寄存器M／DEC1，选择数字滤波模式。具体的选择请参考寄存器状态图。
ADS1216的参考应用程序如下所示：



4 结束语
通过作者的实验，在使用ADS1216时，应注意一下几点：
(1)在ADS1216片外要将模拟地ACND和数字地DCDN连接在一起，若ACND和DGND之间有电压存在，将造成ADS1216无法正常工作。
(2)在印制电路板布线时，应将外部晶振尽可能地靠近ADS1216，否则将影响输入的幅值大小，当幅值太小时，可能通过减小接入晶振两端的电容来增大器幅值，其范围应在0～20pF，典型晶振为4．9152M，接入电容为18pF。
(3)为了得到最佳的转换结果，每次改变初始寄存器值时，例如改变输入通道，最好自校准一次。
(4)在使用SPI通讯时必须注意单片机和ADS1216的SCLK极性，通过POL引脚的设置使主控制器和ADS1216的SCLK极性一致。
(5)为了得到稳定的转换结果，可通过软件 [p]
