电荷极性演示器 (二)

本例介绍的电荷极性演示器，能显示出物体是带正电荷还是带负电荷，可用于物理教学实验。
电路工作原理

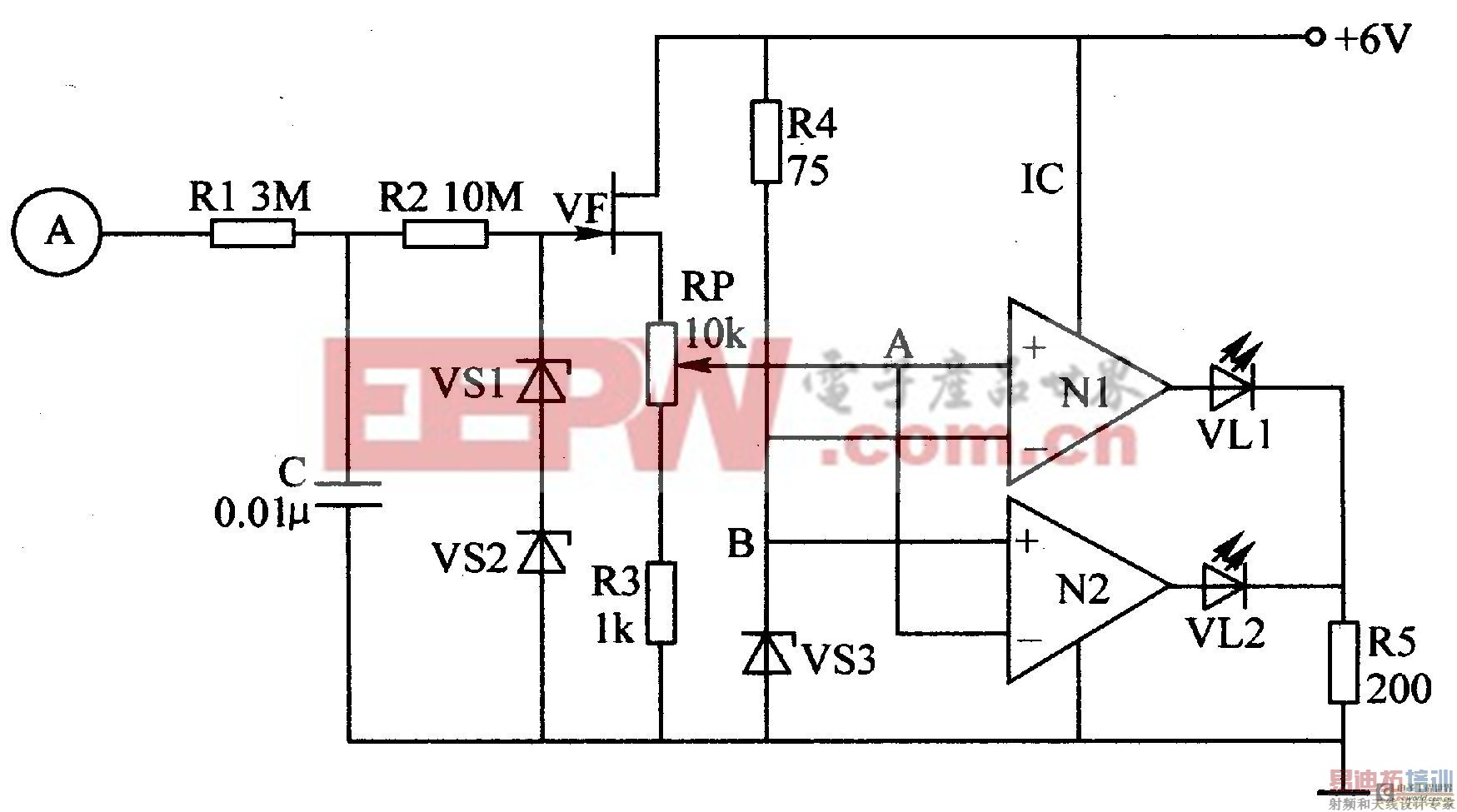

该电荷极性演示器电路由输入放大电路和显示驱动电路组成，如图2-6所示。

图 2-6 电荷极性演-器电路 （二）
输入放大电路由检测电极A、电阻器Rl-R3、电容器C、稳压二 极管VSl、VS2、电位器RP和结型 场效应晶体管VF组成。 显示驱动电路由运算放大器集成电路IC(Nl、N2、电阻器R4、R5、稳压二极管VS3和发光二极管实验时，将检测电极A与带电物体接触，若物体带正电荷，则VF的导通内阻变小，使Nl输出高电平，N2输出低电平，VLl发光，指示物体带正电荷。若物体带负电荷，则VF的导通内阻变大，使Nl输出低电平，N2输出高电平，VL2发
光，指示物体带负电荷。若被测物体不带电，则Nl和N2均输出低电平，VLI和VL2均不亮。
调整RP的阻值，使其A、B点在静态下 (检测电极A不与带电物体接触)电压相等。
元器件选择
Rl-R5选用1/4W金属膜电阻器或碳膜电阻器。
RP选用小型膜式可变电阻器。
C选用独石电容器。
VSl和VS2选用2CW54或2CWl3(1/4W、6V)型硅稳压二极管;VS3选用2CW5l或2CWlO(1/4W、3V)型硅稳压二极管。
VLl和VL2均选用￠5mm高亮度发光二极管，VLl选红色，VU选绿色。
VF选用3DJ6或3DJ7型场效应晶体管。
IC选用LM358或LM339型运算放大器集成电路。
