PCB打上标识logo的终极解决方案

录入：edatop.com 点击：

这个论坛貌似还不错，不多说了，就是把你的logo做成TTF字体，这样就可以随意用到各种软件里，包括pcb，这种方法无失真、可以任意缩放，堪称终极解决方案，呵呵！
彻底抛弃用BMP2PCB或者通过机械CAD软件转成DXF再导入等方法的麻烦...

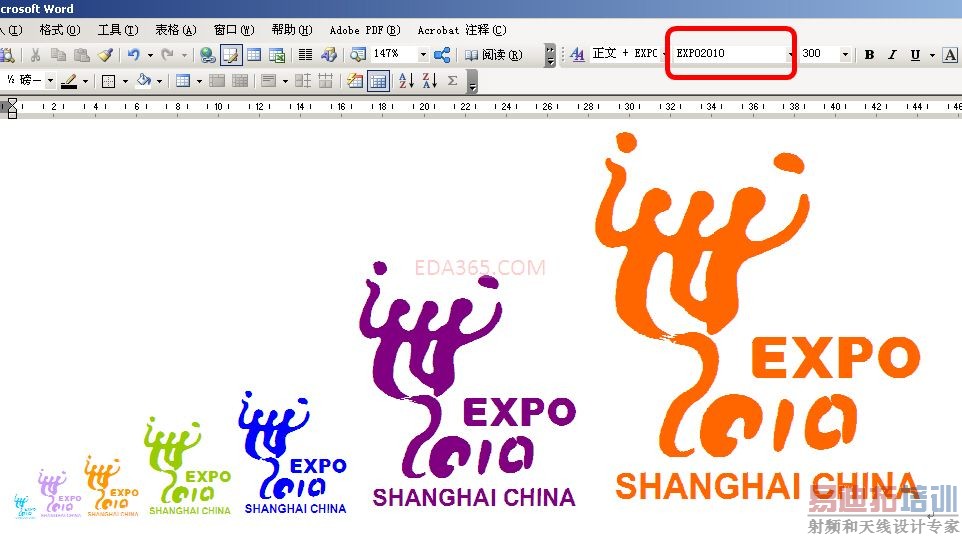

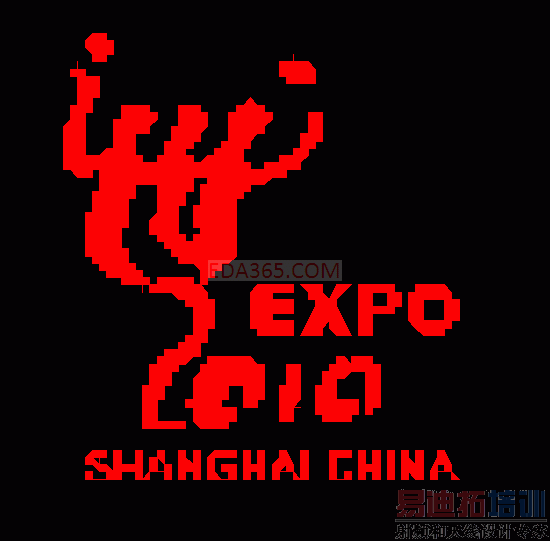

看这个上海世博的效果：

这是TTF字体，下载装到系统中即可：

请教：怎么把logo做成TTF字体？

把logo做成TTF字体的工作会不会比其它方法工作量大几十倍?

上网找一下吧，然后望能到此贴分享
应该能找到这类软件中最好的，也防止思维定势！
做字体的也是一类专门的软件，有很多，望贡献出最好的，搜一下，很多种。
即使工作量大几十倍，但却一劳永逸，任何地方随意取用、随意缩放....所以才敢堪称终极嘛，呵

好东东学习ING

这样也可以？不过做成TTF字体的难度可能比较大。
