PADS过孔外围有圈?

录入:edatop.com    点击:

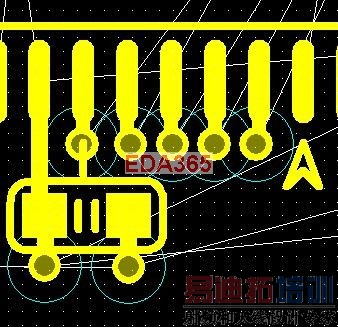

怎么才能把外围的圈去掉。

我想知道怎样吧那个圈缩小(不用经常点错)

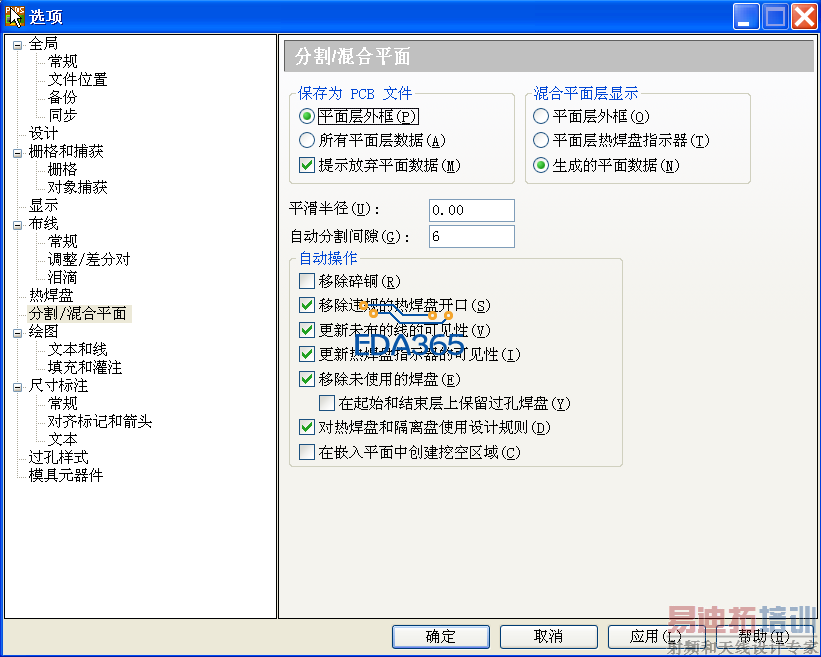

如图所示,勾选上框选的地方就可以去掉圈圈。
这个圈圈代表的是copper到Via的距离,想改小的话,就只能去改小copper到Via的距离了~~

这个圈是什么东东哦

表示间距显示

是不是过孔的25层

SPO 或者 PO

可是我的这个选项没有勾选,怎么也没看到所说的过孔外围的圈?

我改变copper到via的安全距离为什么有的via的外边那个圈改变了有的没有改变呢?

你是几层板,内层有设置铺铜吗?
我的是4层板,内层为GND/VCC,为split/mixed Layer。

那些没有变动的Via 的你是不是针对其net进行了规则设置啊?

我的是4层板,内层没有特殊的定义。

个人理解:这个圈圈是split/mixed layer中 copper到Via的距离,也就是说Layer 是split/mixed layer,才会有这个圈圈出现,如果不想看到的话,就可以把那个勾选上。
use design rules for thermal and antipads:假设在规则设置中 我们设置copper到Via,Copper到Drill的距离都为12mil
不勾选此选项的时候,Via 外环到copepr边缘的距离为12mil,内外层都一样大小。
勾选此选项的时候,top和bottom层以规则设置中Copper 到Via的距离为准避让,就是说Via外环边缘到copper边缘是12mil。而内层则是Drill的边缘到copper的边缘上12mil,也就是说是以Copper到Drill的规则设置进行避让的。

真的是这样的太牛了你,十分感谢

谢谢!
