有没有办法不删除原有的元件及走线

录入:edatop.com    点击:

我想在图中间的地方放置元件的 但是ECO后周围的走线全没了
特意请教有没有办法(没办法的话只能先布线再把周围的线搬过来)
还有 我是用直径0.2 的小焊盘画再导线,麻烦的不得了。有没有直接画导线的呢

论坛 好冷清噢过来的也顶顶吧

你的导线用焊盘实现,在PADS中,焊盘只能以器件形式存在.

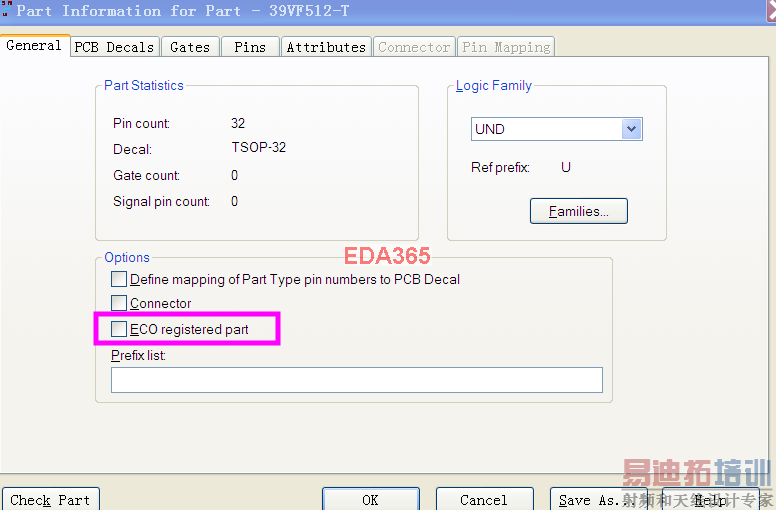

所以你在做焊盘器件时,ECO信息这一项要取消掉.

直接画导线的快捷命令是F2.
你也可以用copper来实现.


哈哈,又学到了一招~~
学无止境啊~~

十分感谢 原来copper 可以当导线用的!习惯了protel了
