一个芯片做个原理库的问题
录入:edatop.com 点击:
我要做个ARM的芯片原理图库但是管脚太多了 我把它分成4个原理图就像运放7400 那样 调出来可以对应一个pcb封装!
但是7400 调出来的管脚都是3个的可以对应一个封装
我那ARM芯片的每张原理的管脚 都设置的不一样
第一张原理图是 133 个管脚 第二张是105 个管脚第三张是92管脚 第四张是 94个编辑的时候他会把管脚都统一在一定数量的光脚嫩就是如果你第一张有133那他后面几个全都有133 你把后面的改成105 那前面的也会变成105请问怎么解决!
但是7400 调出来的管脚都是3个的可以对应一个封装
我那ARM芯片的每张原理的管脚 都设置的不一样
第一张原理图是 133 个管脚 第二张是105 个管脚第三张是92管脚 第四张是 94个编辑的时候他会把管脚都统一在一定数量的光脚嫩就是如果你第一张有133那他后面几个全都有133 你把后面的改成105 那前面的也会变成105请问怎么解决!
没人遇到过这样的问题吗?
版主 过来看看
相信你是创建错了.
你可以单独将这个器件的库发上来,让大伙帮你解决一下.

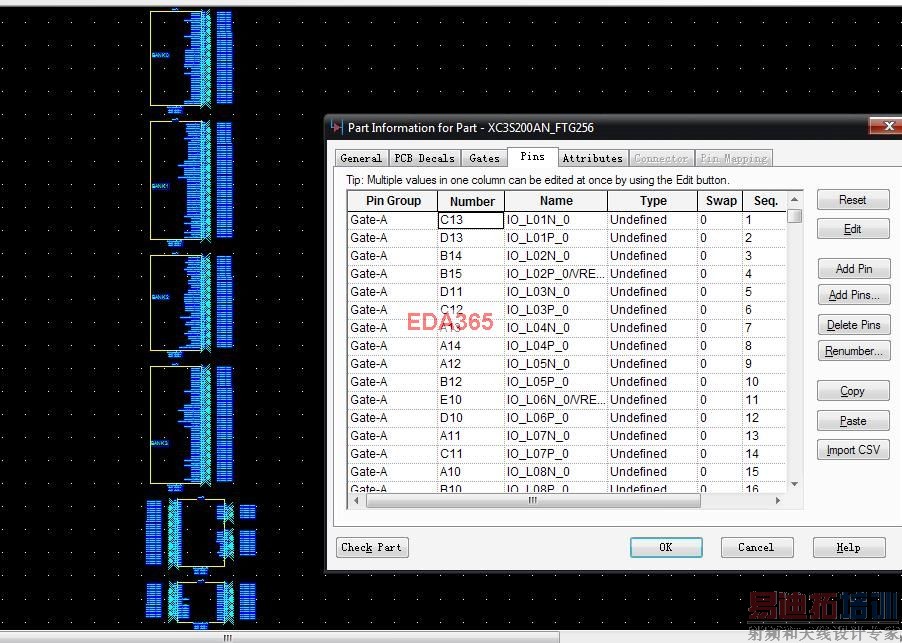

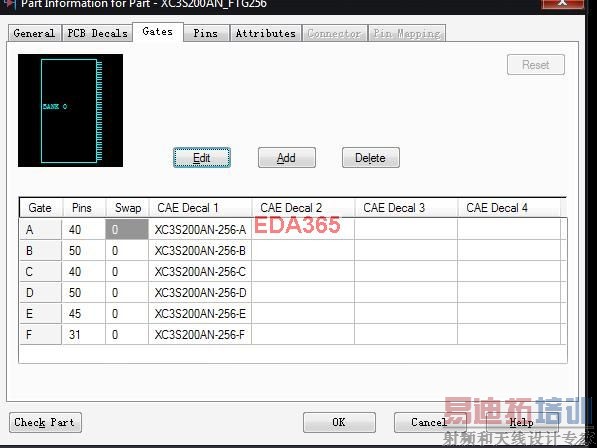

你的CAE封装加错了! 每个part单独建CAE,并添加进Gates可以对比一下我发的图!A.B.C.D.E.F 加你要用到的!
可以的!
放法
1:建立PCB封装
2:建立 4个CAE封装。吧管脚排列好!
3:在建立元件,分别添加进建好的CAE封装和PCb封转
4:命名管脚 namemunber
命名管脚多的元件可以用Excel 粘贴复制或导入。可以参考 KGS 的layout教程,去他们网站下!
谢谢 4楼的!我试试
谢谢f.yang按照你的方法可以了
