PADS求助,很诡异,为什么照着原来的属性做出来的封装却不同?
录入:edatop.com 点击:
大家好,
小弟接触pads没多久,
朋友发来一图,我有些地方不明,
请各位指点一下。
使用软件PADS 9.2.

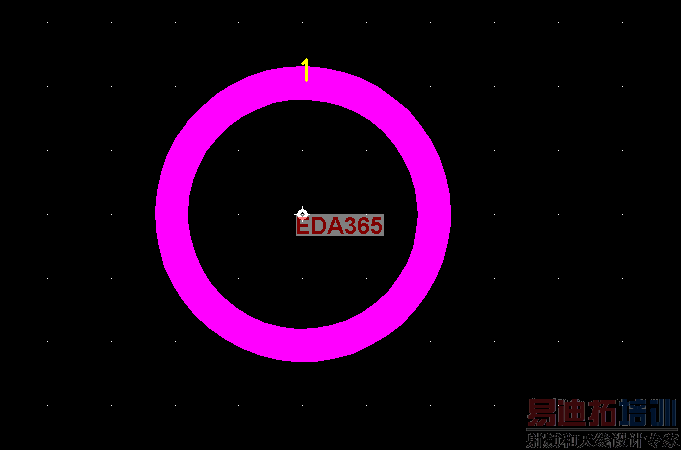

下图是原图,焊环(里面没钻孔,只有外面一圈露出铜的环,中间部份依然是pcb板材)

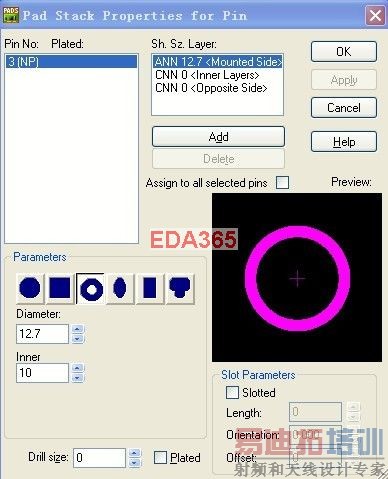

下图是原图,焊环的属性

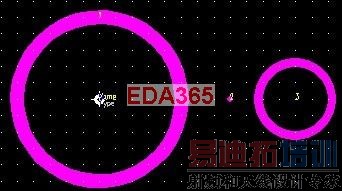

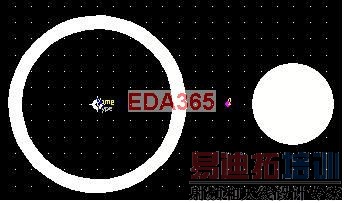

下图是我照着原图焊环属性做的一个焊盘(右)与原焊环(左)对比
相差甚远。
我自己键的一个焊环(属性不同)
三个焊盘对比
......
看起来虽然是一样的,但是两焊环被选中后显示不同
看下图选中后对照图(选中状态下我建的焊环已变成实心)
我想知道原图那个焊环是怎么建出来的。
请各位高手能指点一下。
谢谢。
在线等答案,
附PCB源文件。
想知道PCB中最外环,和半月口型的环是怎么整出来的,急求帮助。
双面板.rar
小弟接触pads没多久,
朋友发来一图,我有些地方不明,
请各位指点一下。
使用软件PADS 9.2.
下图是原图,焊环(里面没钻孔,只有外面一圈露出铜的环,中间部份依然是pcb板材)
下图是原图,焊环的属性
下图是我照着原图焊环属性做的一个焊盘(右)与原焊环(左)对比
相差甚远。
我自己键的一个焊环(属性不同)
三个焊盘对比
......
看起来虽然是一样的,但是两焊环被选中后显示不同
看下图选中后对照图(选中状态下我建的焊环已变成实心)
我想知道原图那个焊环是怎么建出来的。
请各位高手能指点一下。
谢谢。
在线等答案,
附PCB源文件。
想知道PCB中最外环,和半月口型的环是怎么整出来的,急求帮助。
双面板.rar
答案如下:

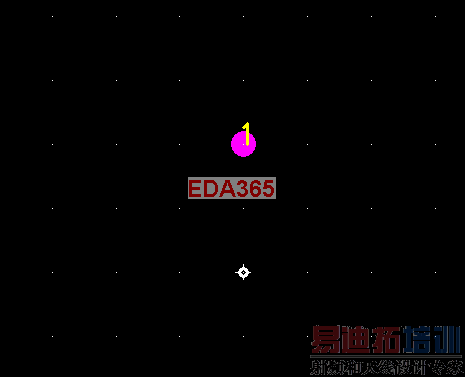

1,在封装编辑界面下,先放置一个焊盘(也可以在第4步的时候放置)

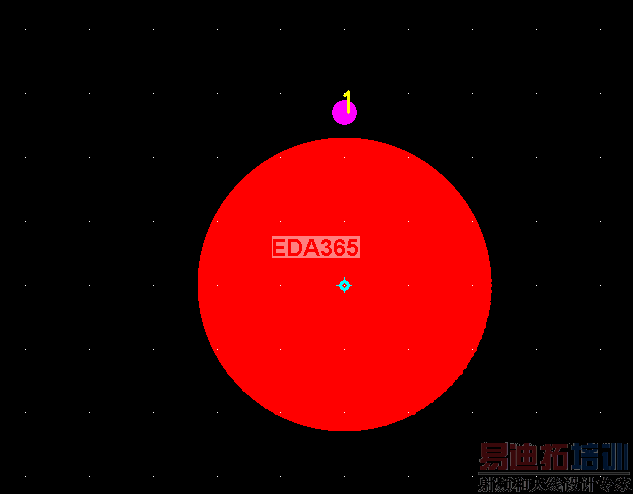

2,用Copper绘制一个圆形.
3,用Copper Cut Out再画一个圆(这个圆比第二步的圆要小一点)

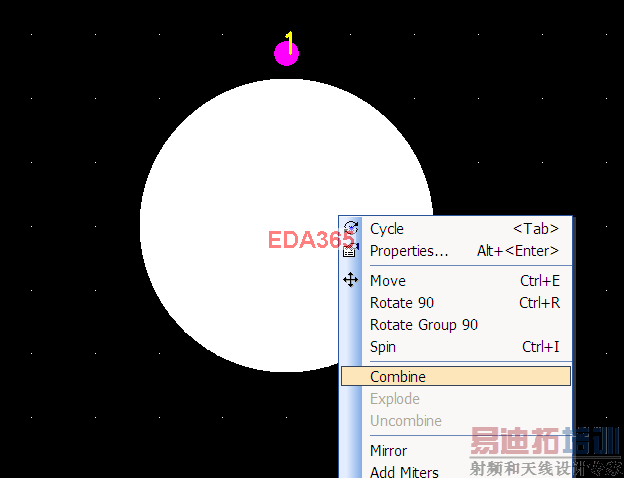

4,选择两个重叠的copper后,进行combine
Combine后如下图:
5,将焊盘移往copper圆环

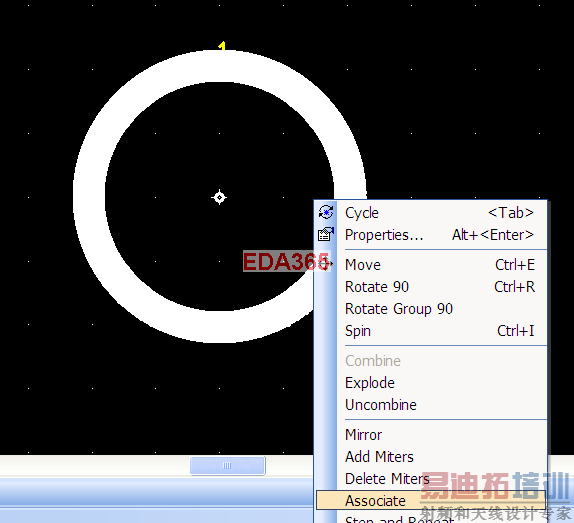

6,选中copper后进行associate

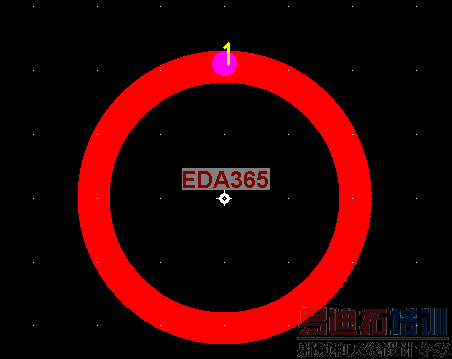

最终完成的效果:
我一直奇怪Copper Cut Out为什么画完了没有用呢 原来是需要Combine一下呀
学习了,谢谢
版主,好强哦,感谢,感谢。
