PADS2007 遇到 一个路径不对的问题
录入：edatop.com 点击：

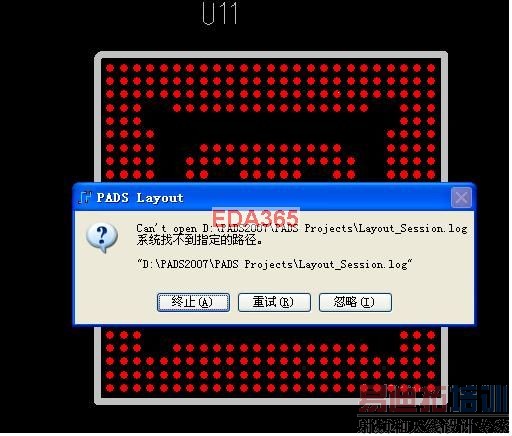

我pads2007 是装在E盘的是不是不能装在E盘？
还有就是我做的BGA封装 的外围怎么不显示1 2 3 1 。
和 A B C D ..是不是 这些在做封装的时候
用text文本一个一个标上去的？
还有就是我做的BGA封装 的外围怎么不显示1 2 3 1 。
和 A B C D ..是不是 这些在做封装的时候
用text文本一个一个标上去的？
将此文件放在你的D:PADS2007PADS Projects里面就可以解决了.
Layout_Session.rar
谢谢 版主！第一个问题解决了
还有一个BGA封装 的怎么显示1 2 3 。和 A B C D .这些标签.
是不是 这些在做封装的时候用text文本一个一个标上去的？
做BGA最好是用自动生成比较安全，手工放焊盘要设置焊盘的为ABCD。
