PADS中如层设置成CAM PLAN属性，也能有几个网络共一层吧？
录入：edatop.com 点击：
pads中如层设置成CAM PLAN属性,也能有几个网络共一层吧?
那怎么分层割呢?分割后需要铺铜嘛?用哪个命令呢?
负片出菲林时,需要特别设置嘛?
一个关于出负片菲林时的一说明,
7.2 负片图形设置

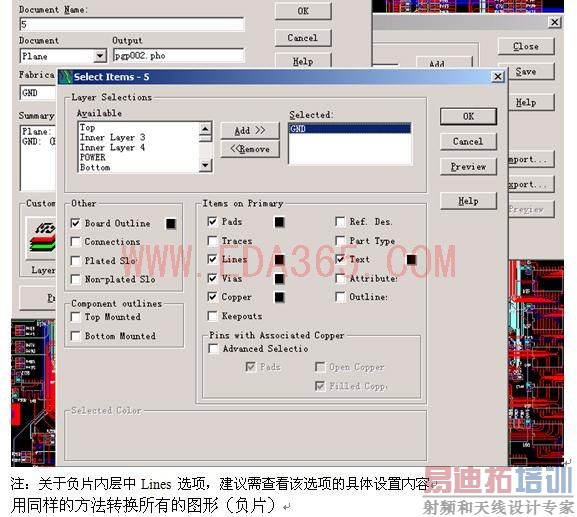

在第6项中给定一个Document Name，选中Plane, 弹出一个界面选择相应的层→点击左下角的Layers，弹出下图用鼠标点击 Selected框中的内容，请仔细观察图中的选项；选项完毕按Preview进行内容预览，查看其效果
不太明白备注的那句话.
请高手指点下啊.
那怎么分层割呢?分割后需要铺铜嘛?用哪个命令呢?
负片出菲林时,需要特别设置嘛?
一个关于出负片菲林时的一说明,
7.2 负片图形设置
在第6项中给定一个Document Name，选中Plane, 弹出一个界面选择相应的层→点击左下角的Layers，弹出下图用鼠标点击 Selected框中的内容，请仔细观察图中的选项；选项完毕按Preview进行内容预览，查看其效果
不太明白备注的那句话.
请高手指点下啊.
设置成CAM PLAN属性按常规只能有一个网络,,不用铺铜,,,你多加网络可以用2D线分割.(如有问题不能怪别人).出光绘时加上
那2D线在CAM PLAN层有电气特性嘛?出光绘要怎么设置才能避免出问题?
没有电气特性.简单元说就是一块铜,用2D线从中间画一下就变成两块.至于怎么设置才能避免出问题！不好回答,就像问:人怎样才不生病.你要看它有可能出现哪些问题:什么原因?
反正如果你在cam设多个网络,如果短路和断路是不会报错的,这是最大的问题,
顶一下！这可是经验所得，本人吃过亏的。建议新人一定要记得这些内容，防止出错。
那个网络要单独说明的嘛？
如果有多个网络,推荐用混合分割或no plane.方便后面的设计验证.
