PDAS2007 的软件 一一对应问题

录入:edatop.com    点击:
我画了一个BGA封装 和芯片原理图
如果在原理图上选中 元器件和元器件的管脚那么 pcb上都能显示出来
但是在PCB上选中元器件和元器件的管脚那么原理图上就不对应了!这是怎么回事
这2个都选上了是不是我封装有问题 还是有的选项我没选上?
原理图是能导出PCB的


还有的原理图 就是像运放那样的 4个 对一个PCB封装的

版主 进来看看!帮我解决一下!还有怎么我上面那2个图 显示不了?

把PCB和原理图文件放上来吧.
相信是你的封装有问题

版主 已经上传了!麻烦你帮我看看!谢谢
123.rar

你在原理图向PCB传送信息没有问题,但是在PCB向原理图传送信息有问题,主要是你要在PCB中选中你要选中的管脚的命令,原理图才能认识

选中的管脚的命令?
是不是选中元器件的管脚!?
我就是在PCB上选中了元器件或元器件的管脚但是原理图不能显示对应元器件或元器件的管脚!
而我在原理图上选中 PCB能显示对应的管脚!和元器件

他说的是你在PCB中选择管脚之前要先右键--Select Traces/Pins执行选择管脚的命令然后再选

试过了
还是没用!

你的问题是在PCB中选中管脚时在SCH中不会高亮显示那个管脚么?

是的!

我下载了你的附件我用着没有问题啊

晕!怎么我这边用 怎么显示不了
难道是我电脑问题!

找到问题了!

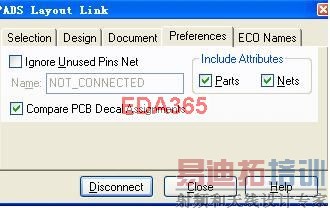

是compare PCB Decal Assignments
这选项没选上!
谢谢各位大虾 帮我找问题
