PADS Bottom布局
录入:edatop.com 点击:
在做板时,我的Top层放置IC,电阻电容我放置在Bottom层,Top层的布局还算顺利,现在布局Bottom层时,感觉很别扭,也没有镜像的方法,可以和在Top层布局时相同的效果?
不知道版主到底是要问什么?如果只是把元件放在bottom层的快捷方式 ctrl+F就是了~~
你感觉的别扭是否因为bottom的Ref是镜像的不方便?
你可能还没习惯过来.
多做几个项目就习惯了
因为bottom的Ref是镜像的不方便,就是这个问题!
用时间长了就上道啦

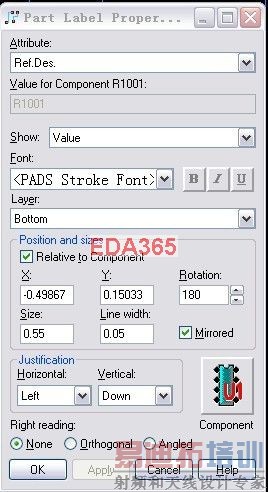

先把所有的Ref都选择镜像一下,这样就可以在背面看到正常的文字了
这样会导致出资料的时候文字镜像。

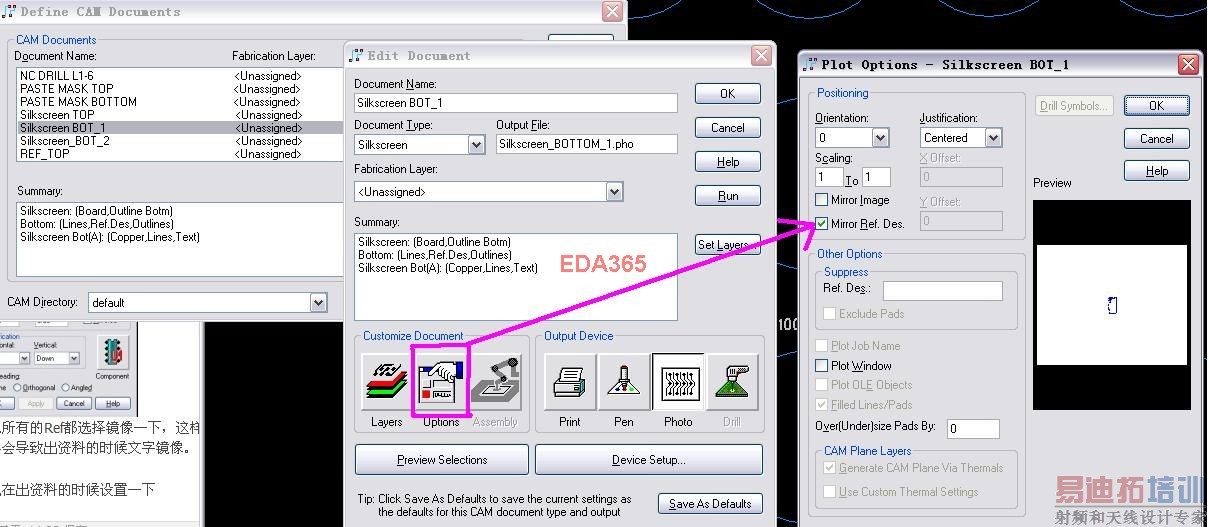

所以在出资料的时候设置一下
相当于镜像两次,这样就可以在布局的时候看得比较自然,出资料也没有问题
谢谢!
8楼是个好方法,不过也存在出错的可能哟...
比如出CAM不记得勾选了,那做出来的丝印就全是反的
