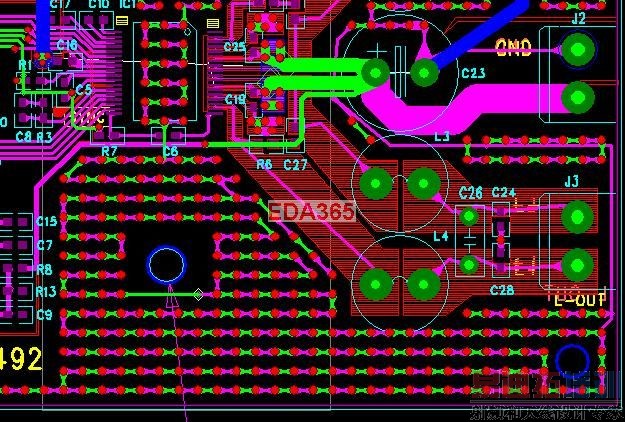

这么飘亮的接地过孔怎样作成

呵呵，进布线模式，选择地网络（Gnd），边走线边加Via就行了。

其实用复制的模式也可以

teardrop也要选上

格点先设好

难道不铺铜？

很漂亮吗？
完全是乱来
这块板子要是我们经理看到了，他会直接扔进垃圾桶里去！

这位高人，能说说你们是怎样对大片的地铜箔打贯通散热孔的么？望赐教。

我想打完孔要铺铜的。

添加VIA，然后选上自动添加泪滴，应该效果就出来了

我不是什么高人
只是，我曾经在一块板子上，因为多打了5、6个过孔而被骂的很惨
像这块板子，打这么多的空，严重的影响板子的强度，
给PCB生产带来很大的无必要工序。
而且，最重要的地方是，我看不出这样打孔，对散热能起到多大的好处
这块板子最热的地方，肯定不会是这个打孔的地的地方！

呵呵，每个板子的要求不一样，考虑到各方面，处理问题的方式方法也不同，不能一概而论。

没必要搞那么多，随便打个5 到6个就可以了 ，你们做板真是太讲究了

能过足够大的电流就行了，打多了不好》》》》机械强度和加工上都不好。

主要要看电源芯片的参考PCBLAYOUT，电源芯片内部的地孔要多，回流没有瓶颈，外面的过孔要看你做的是几层板。多层板有些时候就没必要这么多孔，关于为什么可以做的那么漂亮，以上方法都可取，但是用格点是最快也是最美观的
