如何在板子空余的地方打孔?

录入:edatop.com    点击:
用AD的软件都很容易打地孔,可是在pads里面找不到?

选择一个地孔,然后右键select net,然后再右键选择add via,这样就可以在空余的地方打地网络的孔

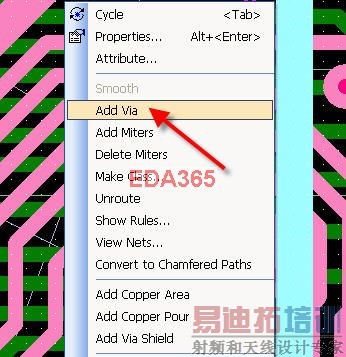

选中你要加孔的NET,点右键,如图

恩,明白了,感谢两个大侠的帮忙!

正解

顶一下

我通常都是先选 一个地孔,将他锁住,再CTRL+C,再CTRL+V,这样要打多少都行,也很方便的

补充一点,板子空余的地方打孔,一定要锁住,不然删除其中一个其它的就全删除 ,所以最好的办法就是先锁住一个,其他的复制,粘贴就行了

学习了!谢谢了!
